Air Chuck NAKASEIKI – Mâm cặp khí nén

Air Chuck, còn gọi là mâm cặp khí nén hoặc mâm kẹp khí nén, dùng khí nén để đóng/mở chấu và giữ phôi trong đồ gá, máy gia công, thiết bị đo hoặc hệ thống tự động hóa. MECIND giới thiệu các dòng NAKASEIKI để lựa chọn theo hình dạng phôi, kiểu kẹp và yêu cầu lắp đặt.

Chọn nhóm phù hợp: Cố định · Dạng quay · Xoay bán phần · Đặt góc · Cấu hình đặc biệt · Phụ kiện cấp khí.

Xem bảng chọn dòng Air Chuck · Đại lý ủy quyền NAKASEIKI tại MECIND

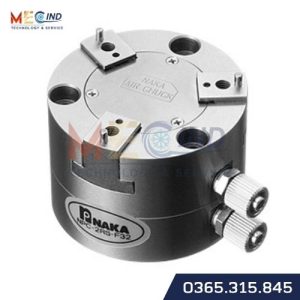

Mâm kẹp khí nén NAKASEIKI NPC-2RS-32 / F32 loại cố định, 3 chấu, hành trình Ø2 mm, phù hợp cho chi tiết tròn nhỏ và thành mỏng, robot, vận chuyển và lắp ráp.

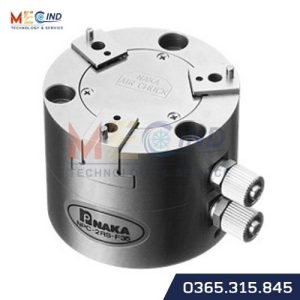

Mâm kẹp khí nén NAKASEIKI NPC-2RS-35 và NPC-2RS-F35 phù hợp cho chi tiết tròn có đường kính nhỏ và thành mỏng. Hai model sử dụng 3 chấu, hành trình Ø5 mm, 2 cổng khí bên mặt và áp suất vận hành 0,15–0,6 MPa. NPC-2RS-35 có thân nhôm nhẹ 260 g, trong khi NPC-2RS-F35 sử dụng thân thép 480 g và đạt độ chính xác lặp lại 0,002 mm.

NAKASEIKI NPC-2RS-F22D2 là mâm kẹp khí nén cố định kèm ngàm định hình rãnh V và đế gá tích hợp, dùng cho phôi vuông/chữ nhật theo tài liệu đặc chế số 14.

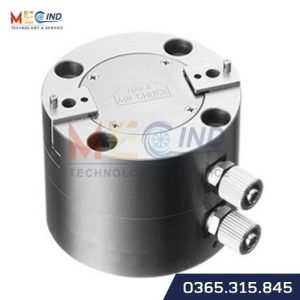

Dòng mâm kẹp khí nén NAKASEIKI NPC-2RS-F22N / 25N / F25N sử dụng 2 chấu, phù hợp cho chi tiết hình vuông, vận chuyển, lắp ráp và tự động hóa, với lựa chọn hành trình Ø2 hoặc Ø5 mm.

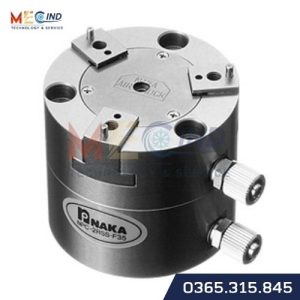

Mâm kẹp khí nén NAKASEIKI NPC-2RSS-32, NPC-2RSS-35 và NPC-2RSS-F35 có lỗ xuyên tâm Ø3,4 mm, cho phép đưa cảm biến vào bên trong và hỗ trợ xác nhận vị trí, dẫn chất làm mát, loại bỏ phoi. Dòng sản phẩm sử dụng 3 chấu, hành trình Ø2 hoặc Ø5 mm, áp suất khí 0,15–0,6 MPa và lực kẹp 129 N tại 0,1 MPa.

Dòng mâm kẹp khí nén NAKASEIKI NPC-2RT-32/F32/35/F35 loại xoay cho gia công tiện, kiểm tra độ đảo và thiết bị chia độ. Có lựa chọn hành trình Ø2 hoặc Ø5 mm và phiên bản F độ chính xác cao.

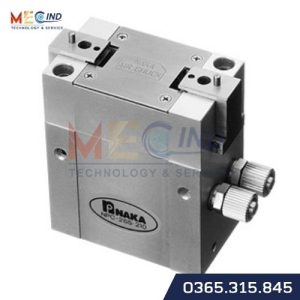

Mâm kẹp khí nén NAKASEIKI NPC-2SS-210 có thiết kế dạng góc cạnh với kích thước ngoài 50 × 30 mm, giúp tiết kiệm không gian khi bố trí trong thiết bị. Model sử dụng 2 chấu, hành trình dài Ø10 mm, độ chính xác lặp lại 0,01 mm và thân nhôm 290 g. Sản phẩm sử dụng khí nén 0,15–0,6 MPa, lực kẹp 40 N tại 0,1 MPa và có 2 cổng khí ở mặt bên.

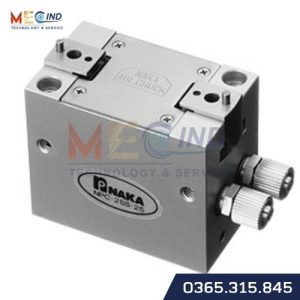

NAKASEIKI NPC-2SS-25 là mâm kẹp khí nén dạng vuông, nhỏ gọn, 2 chấu và hành trình Ø5 mm, phù hợp cho lắp ráp, vận chuyển và tự động hóa trong không gian hạn chế.

Mâm kẹp khí nén NAKASEIKI NPC-2TK-35 và NPC-2TK-F35 thuộc loại xoay, phù hợp cho gia công tiện các chi tiết dài. Hai model sử dụng 3 chấu, hành trình Ø5 mm, tốc độ quay cho phép 1.000 vòng/phút và lực kẹp 105 N tại 0,1 MPa. NPC-2TK-35 có thân nhôm 370 g, độ chính xác lặp lại 0,03 mm; NPC-2TK-F35 sử dụng thân thép 630 g và đạt độ chính xác lặp lại 0,01 mm.

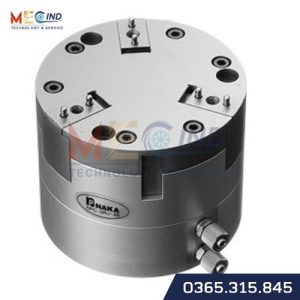

Mâm kẹp khí nén NAKASEIKI NPC-3RJ-35 loại cố định dành cho tay gắp robot, vận chuyển và lắp ráp chi tiết dài. Thanh ngang hỗ trợ sử dụng ngàm dài; thông số kỹ thuật giữ nguyên theo tài liệu hiện tại.

Mâm kẹp khí nén NAKASEIKI NPC-3RS-28 sử dụng 2 chấu với hành trình dài Ø8 mm, phù hợp cho các chi tiết có đường kính khác nhau và chi tiết dạng góc cạnh. Sản phẩm có độ chính xác lặp lại 0,01 mm, lực kẹp 226 N tại 0,1 MPa, thân nhôm 1.280 g và áp suất khí vận hành 0,15–0,6 MPa.

Mâm kẹp khí nén NAKASEIKI NPC-3RS-38 và NPC-3RS-F38 sử dụng 3 chấu với hành trình dài Ø8 mm, phù hợp xử lý các chi tiết có đường kính khác nhau. NPC-3RS-38 có thân nhôm 1.310 g và độ chính xác lặp lại 0,01 mm; NPC-3RS-F38 sử dụng thân thép 2.410 g và đạt độ chính xác lặp lại 0,005 mm. Cả hai model có lực kẹp 226 N tại 0,1 MPa và áp suất khí vận hành 0,15–0,6 MPa.


Hướng dẫn tìm hiểu và lựa chọn Air Chuck

Phần dưới đây giúp bạn so sánh nhóm mâm cặp khí nén, chọn model theo công việc và tìm hiểu cấu tạo, nguyên lý, ứng dụng cùng lưu ý lắp đặt. Hãy đối chiếu thông số của từng model với phôi và điều kiện vận hành thực tế.

Xem thêm nội dung ↓Rút gọn nội dung ↑

Chọn dòng Air Chuck theo công việc

Nhu cầuNhóm cần xemModel tham khảo
Gá giữ phôi tại vị trí không quayMâm cặp cố địnhNPC-4FS-31 | Fixed Type, NPC-3RSS-38
Cụm kẹp cần quay trong quá trình làm việcMâm cặp dạng quayNPC-3RT-38 / NPC-3RT-F38 – Loại Xoay, NPC-4TTS-33 / NPC-4TTS-33M – Loại Xoay
Cần đổi hướng phôi theo góc giới hạnMâm cặp xoay bán phầnMâm Kẹp Khí Nén Xoay Bán Phần NAKASEIKI NPC-2RR-35
Yêu cầu bố trí gá hoặc kết cấu riêngCấu hình đặc biệtMâm kẹp khí nén NAKASEIKI NPC-2RS-F22D2 – Ngàm định hình, đế gá tích hợp, NPC-2MP6-F35 – Loại Nhiều Tấm (Air Chuck Multi-Plate)
Lựa chọn ống cấp khí cho cụm kẹpPhụ kiện mâm cặpỐng Cấp Khí NAKASEIKI Cho Mâm Kẹp Tiêu Chuẩn – RAT-20 / RAT-34

Đây là bảng điều hướng theo nhóm, không phải xác nhận một model phù hợp với mọi ứng dụng trong hàng đó. Cần đối chiếu bản vẽ, lực kẹp, hành trình, áp suất và điều kiện sử dụng của model.

Thông tin cần có để chọn mâm cặp khí nén

  • Bản vẽ hoặc ảnh phôi, kích thước, vật liệu, khối lượng và bề mặt được phép kẹp.
  • Kẹp ngoài hay kẹp trong; số chấu và hành trình cần thiết.
  • Chi tiết đứng yên hay quay; tốc độ và tải tác động khi làm việc.
  • Áp suất khí tại máy, kết cấu cấp khí, không gian gá lắp và chu kỳ thao tác.
  • Yêu cầu lặp lại, mức biến dạng cho phép và phương án kiểm tra sau kẹp.

Không áp dụng một giá trị độ chính xác hoặc lực kẹp cho toàn bộ Air Chuck. Ví dụ, hãng công bố riêng thông số và phụ kiện cho NPC-4TTS-33/33M; cần đọc đúng phiên bản và chú thích của từng model.

Tài liệu và hướng dẫn sử dụng Air Chuck

Cấu tạo, nguyên lý và ứng dụng của mâm cặp khí nén

Mâm kẹp khí nén Air Chuck là thiết bị sử dụng áp suất khí nén để điều khiển các chấu kẹp, giúp cố định chi tiết gia công trong quá trình sản xuất. Thiết bị thường được sử dụng trên máy CNC, máy mài, hệ thống tự động hóa và robot công nghiệp. Với khả năng điều chỉnh lực kẹp thông qua áp suất khí, Air Chuck hỗ trợ gá đặt nhanh, duy trì độ chính xác và phù hợp với nhiều dạng phôi khác nhau.

1. Mâm kẹp khí nén Air Chuck là gì?

Mâm kẹp khí nén (Air Chuck) là cơ cấu kẹp phôi vận hành bằng khí nén. Thay vì sử dụng lực siết bằng tay hoặc cơ cấu truyền động cơ khí thông thường, thiết bị tận dụng áp suất khí để điều khiển chuyển động đóng – mở của các chấu kẹp.

Mâm kẹp khí nén Air Chuck là gì?
Mâm kẹp khí nén Air Chuck là gì?

Khi được cấp khí, cơ cấu truyền động bên trong mâm kẹp sẽ làm các chấu di chuyển theo hướng thiết kế, tạo lực giữ chi tiết. Khi thay đổi trạng thái cấp khí, chấu kẹp có thể mở ra để tháo phôi hoặc chuẩn bị cho chu kỳ gia công tiếp theo.

Điểm đáng chú ý của dòng Air Chuck NAKASEIKI là khả năng chuyển động song song của các chấu kẹp. Đặc điểm này giúp phân bố lực kẹp ổn định hơn và hạn chế làm biến dạng những chi tiết có thành mỏng hoặc vật liệu tương đối mềm khi lựa chọn đúng lực kẹp.

2. Cấu tạo và nguyên lý hoạt động của mâm kẹp khí nén

2.1. Các bộ phận chính

Cấu tạo cụ thể có thể thay đổi tùy theo model và kiểu lắp đặt. Một hệ thống mâm kẹp khí nén thường bao gồm các bộ phận sau:

      • Thân mâm kẹp: Là bộ phận chính chứa cơ cấu truyền động và các chi tiết dẫn hướng.
      • Chấu kẹp (Jaw): Bộ phận trực tiếp tiếp xúc với phôi để thực hiện thao tác kẹp hoặc nhả. Hình dạng chấu có thể được lựa chọn hoặc gia công theo chi tiết cần giữ.
      • Piston: Tiếp nhận áp suất khí nén và tạo chuyển động tịnh tiến trong các cơ cấu sử dụng piston.
      • Cơ cấu truyền động: Chuyển đổi chuyển động của piston thành chuyển động đóng – mở chấu kẹp. Một trong những cơ cấu được NAKASEIKI giới thiệu là kiểu nêm (Wedge Type).
      • Cổng cấp khí: Kết nối mâm kẹp với hệ thống khí nén để điều khiển hoạt động.
      • Khớp nối quay: Được sử dụng trong những cấu hình mâm kẹp xoay cần cấp khí khi bộ phận làm việc quay.

Không phải mọi model Air Chuck đều có cấu tạo và phương thức cấp khí giống nhau. Vì vậy, cần kiểm tra bản vẽ và tài liệu kỹ thuật của từng model trước khi thiết kế lắp đặt.

2.2. Nguyên lý hoạt động kiểu nêm Wedge Type

Wedge Type là cơ cấu truyền động được giới thiệu trong catalogue Air Chuck NAKASEIKI. Ở thiết kế này, ống trượt có hình dạng nêm chuyển đổi chuyển động tịnh tiến lên xuống của piston thành chuyển động mở hoặc đóng của các ngàm kẹp.

Cơ cấu này giúp các chấu kẹp chuyển động song song theo thiết kế, hỗ trợ duy trì vị trí kẹp ổn định. Catalogue NAKASEIKI cũng đề cập đến độ chính xác lặp lại có thể đạt tới 2 micron ở những cấu hình tương ứng. Đây là giá trị theo dòng hoặc cấu hình được công bố, không nên mặc định áp dụng cho tất cả model.

3. Các loại mâm kẹp khí nén Air Chuck phổ biến

Air Chuck có nhiều kiểu thiết kế để đáp ứng yêu cầu gá đặt khác nhau. Khi lựa chọn, cần phân biệt kiểu cố định, kiểu xoay và những cấu hình chuyên dụng thay vì chỉ dựa vào đường kính mâm kẹp.

Các loại mâm kẹp khí nén Air Chuck phổ biến
Các loại mâm kẹp khí nén Air Chuck phổ biến

3.1. Mâm kẹp khí nén loại cố định (Fixed Type)

Fixed Type là loại mâm kẹp được lắp cố định trên đồ gá, bàn máy hoặc cụm gá đặt. Thân mâm kẹp không quay trong quá trình làm việc, phù hợp với các ứng dụng cần giữ phôi tại một vị trí xác định để gia công, kiểm tra hoặc lắp ráp.

Ví dụ, mâm kẹp khí nén NAKASEIKI NPC-4FS-31 là model Fixed Type kích thước 4 inch, sử dụng cơ cấu Wedge Type với 3 chấu kẹp. Model này có hành trình chấu Ø1 mm và độ chính xác lặp lại được công bố là 0,002 mm.

Một lựa chọn khác là NAKASEIKI NPC-4FS-33, cũng thuộc loại cố định, có 3 chấu và hành trình chấu Ø3 mm. Sự khác biệt về hành trình là yếu tố cần xem xét khi đối chiếu với kích thước và dung sai của phôi.

3.2. Mâm kẹp khí nén loại xoay (Rotary Type)

Rotary Type được thiết kế cho các ứng dụng cần mâm kẹp quay trong quá trình vận hành. Loại này có thể được tích hợp vào cụm trục quay hoặc thiết bị gia công, giúp giữ chi tiết trong khi thực hiện các nguyên công cần chuyển động quay.

Khi lựa chọn mâm kẹp xoay, cần kiểm tra đồng thời tốc độ quay cho phép, phương thức cấp khí, khớp nối quay và điều kiện bôi trơn. Giới hạn tốc độ không giống nhau giữa các thiết kế, do đó không nên lấy thông số của một model để áp dụng cho toàn bộ dòng sản phẩm.

3.3. Mâm kẹp khí nén hành trình dài (Long Stroke)

Long Stroke là cấu hình có hành trình chấu lớn hơn so với những thiết kế hành trình ngắn tương ứng. Loại này phù hợp khi cần khoảng mở chấu rộng hơn để thao tác với phôi hoặc bố trí quá trình cấp – tháo chi tiết.

Hành trình thực tế cần được đối chiếu theo từng mã sản phẩm. Ngoài hành trình, người thiết kế cần kiểm tra kích thước phôi, khoảng hở khi mở chấu và lực kẹp cần thiết.

3.4. Mâm kẹp tích hợp trục chính hoặc rotor

Một số cấu hình được thiết kế để tích hợp trực tiếp vào cụm trục hoặc sử dụng cơ cấu rotor bên trong. Giải pháp này hướng đến những hệ thống cần tối ưu không gian lắp đặt và đáp ứng yêu cầu vận hành đặc thù.

Do cấu tạo và cách cấp khí có thể khác loại thông thường, cần sử dụng bản vẽ lắp đặt và thông số riêng của model để kiểm tra tính tương thích với máy.

3.5. Mâm kẹp có nắp che bụi (Dust Cover)

Trong môi trường gia công cơ khí, phoi kim loại và dung dịch làm mát có thể ảnh hưởng đến các bộ phận chuyển động bên trong thiết bị. Cấu hình có nắp che bụi giúp hạn chế tác động của bụi bẩn và phoi gia công lên khu vực cơ cấu kẹp.

Đây là yếu tố đáng cân nhắc khi lắp đặt Air Chuck gần vùng cắt gọt hoặc tại những vị trí thường xuyên tiếp xúc với dung dịch làm mát.

3.6. Mâm kẹp nhiều vị trí (Multi-Chuck Plate)

Multi-Chuck Plate là giải pháp bố trí nhiều đầu kẹp trên cùng một tấm gá. Cấu hình này có thể phục vụ nhu cầu giữ nhiều chi tiết trong một lần gá đặt, phù hợp với dây chuyền gia công hoặc kiểm tra cần xử lý nhiều phôi theo cùng một quy trình.

Số lượng đầu kẹp, khoảng cách bố trí và hình dạng tấm gá cần được xác định theo kích thước chi tiết và yêu cầu của hệ thống.

4. Đặc điểm và lợi ích của mâm kẹp khí nén NAKASEIKI

Dòng Air Chuck NAKASEIKI được phát triển cho các ứng dụng gá kẹp yêu cầu độ chính xác và khả năng vận hành ổn định. Một số đặc điểm đáng chú ý gồm:

      • Chuyển động chấu kẹp song song: Hỗ trợ giữ phôi ổn định và giảm nguy cơ lệch khi kẹp nếu được lắp đặt đúng kỹ thuật.
      • Điều chỉnh lực kẹp bằng áp suất khí: Người vận hành có thể thay đổi áp suất cấp để điều chỉnh lực kẹp phù hợp với vật liệu và hình dạng chi tiết.
      • Hỗ trợ kẹp ngoài và kẹp trong: Có thể lựa chọn phương án kẹp theo đường kính ngoài hoặc đường kính trong tùy cấu hình và cách bố trí chấu.
      • Thiết kế nhỏ gọn: Thuận lợi khi tích hợp vào đồ gá, máy gia công hoặc hệ thống tự động hóa có không gian lắp đặt hạn chế.
      • Nhiều cấu hình chấu kẹp: Có thể lựa chọn số lượng chấu và phương án gia công chấu theo yêu cầu ứng dụng.
      • Khả năng chế tạo theo yêu cầu: Nhà sản xuất có thể xem xét các giải pháp chấu kẹp hoặc cấu hình chuyên dụng cho những chi tiết đặc biệt.

Đối với những chi tiết mỏng, mềm hoặc dễ biến dạng, khả năng điều chỉnh lực kẹp là một lợi thế đáng quan tâm. Tuy nhiên, lực kẹp phù hợp vẫn phải được xác định dựa trên vật liệu, khối lượng phôi, lực cắt và điều kiện gia công thực tế.

5. Ứng dụng của Air Chuck trong công nghiệp

Ứng dụng của Air Chuck trong công nghiệp
Ứng dụng của Air Chuck trong công nghiệp

5.1. Máy CNC và gia công cơ khí chính xác

Mâm kẹp khí nén có thể được sử dụng làm cơ cấu gá giữ phôi trên máy CNC hoặc đồ gá chuyên dụng. Việc điều khiển đóng – mở bằng khí nén hỗ trợ tự động hóa thao tác kẹp, nhả chi tiết và giảm thời gian thao tác thủ công.

5.2. Máy mài và thiết bị gia công

Trong các ứng dụng mài hoặc gia công yêu cầu giữ chi tiết ổn định, Air Chuck có thể được tích hợp vào cụm gá phù hợp. Việc lựa chọn cần chú ý đến độ chính xác lặp lại, độ cứng vững của chấu và điều kiện vận hành của máy.

5.3. Robot gắp phôi và hệ thống tự động hóa

Air Chuck có thể tham gia vào các cơ cấu gắp, giữ hoặc định vị chi tiết trong dây chuyền tự động. Khi kết hợp với robot, thiết bị giúp thực hiện thao tác kẹp và nhả theo tín hiệu điều khiển của hệ thống.

Để tìm hiểu sâu hơn về ứng dụng này, bạn có thể tham khảo bài viết ứng dụng mâm kẹp khí nén NAKASEIKI cho robot gắp phôi.

5.4. Thiết bị đo lường và kiểm tra

Trong các hệ thống kiểm tra kích thước hoặc đo lường linh kiện, mâm kẹp khí nén có thể được sử dụng để cố định chi tiết trong quá trình đo. Với những sản phẩm dễ biến dạng, cần lựa chọn lực kẹp phù hợp để tránh làm thay đổi trạng thái của phôi và ảnh hưởng đến kết quả kiểm tra.

6. Hướng dẫn lựa chọn mâm kẹp khí nén phù hợp

Để lựa chọn đúng Air Chuck, doanh nghiệp cần xác định yêu cầu gá kẹp thực tế thay vì chỉ căn cứ vào kích thước danh nghĩa của mâm kẹp. Các tiêu chí quan trọng gồm:

6.1. Kích thước và hình dạng phôi

Xác định đường kính, chiều dài, khối lượng và hình dạng chi tiết cần kẹp. Với phôi có thành mỏng hoặc vật liệu mềm, cần đặc biệt chú ý đến diện tích tiếp xúc và lực kẹp để hạn chế biến dạng.

6.2. Số lượng chấu kẹp

Catalogue có các cấu hình chấu khác nhau, chẳng hạn 2 chấu, 3 chấu hoặc 4 chấu tùy dòng sản phẩm. Số lượng chấu ảnh hưởng đến cách tiếp xúc và định vị phôi. Cần lựa chọn theo hình dạng chi tiết và yêu cầu gá đặt.

6.3. Hành trình chấu kẹp

Hành trình quyết định khoảng dịch chuyển của chấu khi đóng và mở. Không nên chọn hành trình quá sát với kích thước phôi nếu hệ thống cần khoảng hở để cấp hoặc tháo chi tiết. Hãy kiểm tra hành trình cụ thể trên bản vẽ của model.

6.4. Lực kẹp và áp suất khí nén

Áp suất khí cần được thiết lập phù hợp với vật liệu, khối lượng và lực tác động trong quá trình gia công. Catalogue NAKASEIKI đề cập khoảng áp suất vận hành 0,15–0,6 MPa cho các sản phẩm tương ứng. Cần kiểm tra giới hạn áp suất của đúng model trước khi sử dụng.

6.5. Kiểu lắp đặt và điều kiện vận hành

Xác định mâm kẹp được lắp cố định hay tích hợp vào cụm quay. Với loại xoay, cần kiểm tra tốc độ quay cho phép và giải pháp cấp khí. Với môi trường nhiều phoi hoặc dung dịch làm mát, nên xem xét cấu hình có nắp che bụi nếu phù hợp.

6.6. Hệ thống cấp và xử lý khí nén

Hệ thống cần có các thành phần phù hợp như ống dẫn khí, bộ lọc, đồng hồ điều áp, bộ bôi trơn và van chuyển đổi theo yêu cầu của cấu hình. Catalogue cũng khuyến nghị sử dụng khí nén đã được lọc và bố trí đường ống phù hợp để thiết bị hoạt động ổn định.

Đối với phụ kiện cấp khí, có thể tham khảo ống cấp khí NAKASEIKI RAT-20 và RAT-34 để đối chiếu với yêu cầu kết nối của hệ thống.

7. Lưu ý khi lắp đặt và sử dụng mâm kẹp khí nén

      • Kiểm tra thông số áp suất và điều kiện vận hành theo đúng tài liệu của model trước khi cấp khí.
      • Sử dụng khí nén sạch, có bộ lọc phù hợp để hạn chế bụi bẩn đi vào cơ cấu bên trong.
      • Giữ đường ống cấp khí gọn và phù hợp với cách bố trí máy; tránh sử dụng đường ống cứng gây ảnh hưởng đến kết nối.
      • Kiểm tra việc lắp đặt thân mâm kẹp, chấu kẹp và các vị trí kết nối trước khi vận hành.
      • Với chi tiết dễ biến dạng, cần thử nghiệm và điều chỉnh áp suất để xác định lực kẹp phù hợp.
      • Đối với loại xoay, không vận hành vượt quá tốc độ quay cho phép của model.
      • Khi tháo thiết bị hoặc bảo trì, cần ngắt nguồn khí nén, xả hết áp suất còn lại và thực hiện các biện pháp an toàn cần thiết.

Lưu ý an toàn: Nếu nguồn khí bị mất hoặc áp suất giảm, lực giữ phôi có thể không còn được duy trì như thiết kế. Hệ thống máy cần có biện pháp phù hợp để hạn chế nguy cơ phôi bị tuột hoặc văng ra trong tình huống bất thường.

8. Mâm kẹp khí nén NAKASEIKI tại MECIND

NAKASEIKI là thương hiệu cung cấp các giải pháp kẹp và thiết bị cơ khí chính xác, trong đó có dòng mâm kẹp khí nén Air Chuck với nhiều cấu hình phục vụ các yêu cầu gá đặt khác nhau.

Tại MECIND, khách hàng có thể tìm hiểu các dòng sản phẩm NAKASEIKI như mâm kẹp khí nén, máy ép tay Hand Press, máy ép Impact Press và các thiết bị liên quan. Tham khảo thêm thông tin tại trang NAKASEIKI tại Việt Nam.

Việc lựa chọn model cần dựa trên kích thước phôi, số lượng chấu, hành trình, lực kẹp, áp suất khí và phương thức lắp đặt. Nếu ứng dụng có yêu cầu riêng về chấu kẹp hoặc cấu hình gá đặt, nên cung cấp bản vẽ và thông tin vận hành để được tư vấn phương án phù hợp.

9. Câu hỏi thường gặp về mâm kẹp khí nén Air Chuck

Mâm kẹp khí nén Air Chuck hoạt động bằng gì?

Air Chuck sử dụng khí nén làm nguồn năng lượng để điều khiển cơ cấu đóng – mở chấu kẹp. Tùy thiết kế, chuyển động của piston được truyền đến chấu thông qua cơ cấu bên trong, chẳng hạn cơ cấu nêm Wedge Type.

Mâm kẹp khí nén có thể kẹp được phôi thành mỏng không?

Có thể, nếu lựa chọn đúng cấu hình và điều chỉnh lực kẹp phù hợp. Khả năng thay đổi áp suất khí giúp kiểm soát lực kẹp, nhưng cần thử nghiệm theo vật liệu, hình dạng và điều kiện gia công để tránh biến dạng phôi.

Air Chuck có những loại chấu kẹp nào?

Tùy model, Air Chuck có thể có cấu hình 2, 3 hoặc 4 chấu. Chấu kẹp cũng có thể được thiết kế hoặc gia công theo hình dạng chi tiết cần giữ. Cần kiểm tra bản vẽ và khả năng tùy chỉnh của từng model.

Độ chính xác lặp lại của mâm kẹp khí nén là bao nhiêu?

Độ chính xác lặp lại phụ thuộc vào model và cấu hình. Catalogue NAKASEIKI giới thiệu một số cấu hình có thể đạt tới 2 micron. Ví dụ, model NPC-4FS-31 và NPC-4FS-33 có độ chính xác lặp lại được công bố là 0,002 mm. Không nên áp dụng giá trị này cho toàn bộ dòng Air Chuck.

Nên chọn mâm kẹp khí nén cố định hay loại xoay?

Loại cố định phù hợp khi cần gá giữ phôi tại một vị trí không quay. Loại xoay được sử dụng trong những ứng dụng cần chi tiết hoặc cụm kẹp quay khi làm việc. Việc lựa chọn cần căn cứ vào cấu trúc máy, phương thức cấp khí và tốc độ vận hành.

10. Liên hệ tư vấn mâm kẹp khí nén Air Chuck

Nếu doanh nghiệp đang tìm kiếm mâm kẹp khí nén cho máy CNC, đồ gá, hệ thống robot hoặc dây chuyền tự động hóa, MECIND có thể hỗ trợ tra cứu và lựa chọn model NAKASEIKI theo yêu cầu ứng dụng.

Để quá trình tư vấn chính xác hơn, khách hàng nên chuẩn bị các thông tin: kích thước và vật liệu phôi, kiểu kẹp ngoài hay kẹp trong, số lượng chấu, hành trình cần thiết, áp suất khí sẵn có, kiểu lắp đặt và điều kiện vận hành.

Liên hệ MECIND để được tư vấn cấu hình mâm kẹp khí nén Air Chuck phù hợp với yêu cầu kỹ thuật và hệ thống máy của doanh nghiệp.
