Mâm Kẹp Khí Nén Cố Định NAKASEIKI NPC-4FS-31

Mâm kẹp khí nén NAKASEIKI NPC-4FS-31 là dòng Fixed Type Air Chuck kích thước 4 inch, sử dụng cơ cấu Wedge Type với 3 chấu kẹp. Sản phẩm có độ chính xác lặp lại 0,002 mm, hành trình chấu Ø1 mm và áp suất khí làm việc 0,15–0,6 MPa. NPC-4FS-31 phù hợp cho các ứng dụng gia công, chuyển tải và đo lường yêu cầu độ chính xác cao. Thiết kế 2 cổng kết nối khí bên hông giúp thuận tiện tích hợp vào hệ thống thiết bị theo yêu cầu lắp đặt.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-4FS-31 thuộc dòng Fixed Type Air Chuck, sử dụng cơ cấu Wedge Type, kích thước 4 inch và 3 chấu kẹp. Sản phẩm có độ chính xác lặp lại 0,002 mm, hành trình chấu Ø1 mm và sử dụng khí nén với áp suất làm việc 0,15–0,6 MPa. NPC-4FS-31 được sử dụng cho các ứng dụng gia công, chuyển tải và đo lường yêu cầu độ chính xác cao.

Thông tin lựa chọn nhanh

Nếu cần xác định nhanh NPC-4FS-31 có phù hợp với thiết bị hay không, nên kiểm tra trước các thông số có ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành:

  • Loại: Fixed Type
  • Cơ cấu: Wedge Type
  • Kích thước: 4 inch
  • Số chấu: 3 chấu
  • Hành trình chấu: Ø1 mm
  • Độ chính xác lặp lại: 0,002 mm
  • Kích thước lắp thân: Ø75H7 × 3 mm
  • Bước lỗ lắp đặt: P.C.D 89
  • Áp suất khí làm việc: 0,15–0,6 MPa
  • Lực kẹp ngoài theo giá trị tính toán: 1.192 N tại 0,1 MPa
  • Khối lượng: 1.860 g
  • Kết nối khí: 2 cổng bên hông

Trong đó, hành trình chấu Ø1 mm, kích thước lắp thân Ø75H7 × 3 mm và độ chính xác lặp lại 0,002 mm là những thông số nên được đối chiếu sớm với yêu cầu của máy và phôi trước khi lựa chọn model.

Thông số kỹ thuật NAKASEIKI NPC-4FS-31

Thông số Giá trị
Thương hiệu NAKASEIKI
Model NPC-4FS-31
Loại sản phẩm Fixed Type
Cơ cấu Wedge Type
Kích thước 4 inch
Số chấu 3
Độ chính xác lặp lại 0,002 mm
Hành trình chấu Ø1 mm
Bước lỗ lắp đặt P.C.D 89
Bu lông lắp phía trước M5 × 6 vị trí
Kích thước lắp vào thân Ø75H7 × 3 mm
Môi chất làm việc Khí nén
Áp suất khí làm việc 0,15–0,6 MPa
Vật liệu thân Fe
Khối lượng 1.860 g
Lực kẹp ngoài theo giá trị tính toán 1.192 N tại 0,1 MPa
Tốc độ quay cho phép –
Kết nối khí 2 cổng bên hông

Các thông số trên được công bố trong bảng Specification của NAKASEIKI cho model NPC-4FS-31.

Đặc điểm nổi bật của NPC-4FS-31

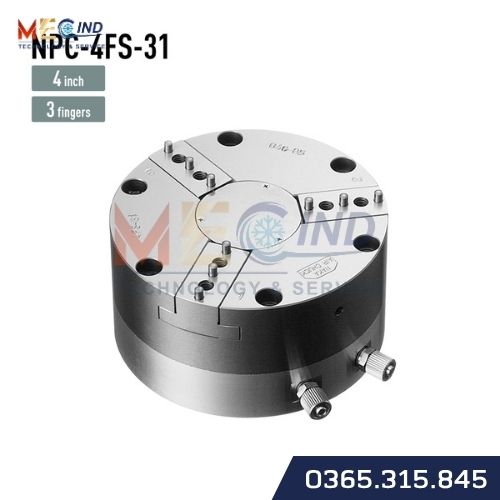

mâm kẹp khí nén Nakaseiki NPC-4FS-31

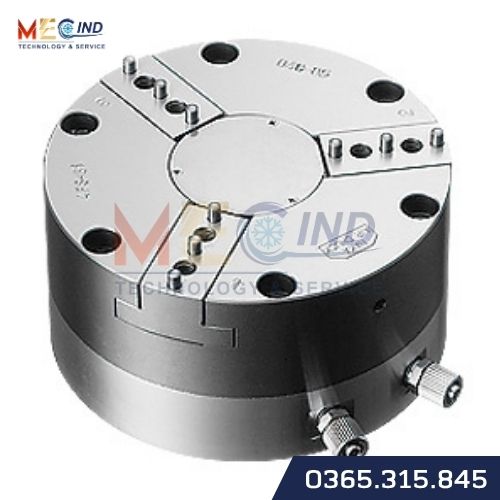

mâm kẹp khí nén Nakaseiki NPC-4FS-31



Fixed Type – mâm kẹp khí nén cố định

NPC-4FS-31 thuộc nhóm Fixed Type trong danh mục Air Chuck của NAKASEIKI. Thiết kế này dành cho các hệ thống sử dụng mâm kẹp ở vị trí cố định.

Khi lựa chọn Air Chuck, việc xác định đúng kiểu sản phẩm là bước đầu tiên. NPC-4FS-31 cần được phân biệt với các dòng Air Chuck khác của NAKASEIKI như Rotary Type, Square Type hoặc Robot Compatible Fixed Type.

Cơ cấu Wedge Type với 3 chấu

NPC-4FS-31 sử dụng cơ cấu Wedge Type và có 3 chấu kẹp. Cấu hình 3 chấu phù hợp với các cơ cấu cần giữ phôi bằng các chấu bố trí quanh tâm.

Kích thước 4 inch và cấu hình 3 chấu là hai thông tin cần đối chiếu với kết cấu gá lắp trước khi lựa chọn.

Độ chính xác lặp lại 0,002 mm

NPC-4FS-31 có độ chính xác lặp lại 0,002 mm, tương đương 2 μm. Đây là thông số quan trọng đối với các ứng dụng cần duy trì độ ổn định của vị trí kẹp qua nhiều chu kỳ.

Độ chính xác lặp lại cũng là một trong những đặc điểm giúp model được sử dụng cho các ứng dụng đo lường yêu cầu độ chính xác cao.

Hành trình chấu Ø1 mm

Hành trình chấu của NPC-4FS-31 là Ø1 mm. Đây là thông số cần kiểm tra trực tiếp với phạm vi kẹp cần thiết của phôi.

Nếu kích thước phôi có sự thay đổi trong quá trình vận hành, cần đối chiếu phạm vi thay đổi đó với hành trình của chấu trước khi quyết định sử dụng model.

Kích thước lắp thân Ø75H7 × 3 mm

NPC-4FS-31 có kích thước lắp vào thân Ø75H7 × 3 mm, cùng bước lỗ lắp đặt P.C.D 89 và bu lông lắp phía trước M5 × 6 vị trí.

Đây là nhóm thông số cần được kiểm tra trước khi gia công hoặc thiết kế vị trí lắp đặt trên máy. Việc đối chiếu kích thước lắp giúp hạn chế trường hợp sản phẩm phù hợp về chức năng nhưng không tương thích với kết cấu máy.

Vận hành bằng khí nén

NPC-4FS-31 sử dụng khí nén với áp suất làm việc từ 0,15–0,6 MPa.

Lực kẹp ngoài theo giá trị tính toán được công bố là 1.192 N tại 0,1 MPa. Khi tích hợp vào thiết bị, lực kẹp cần được xem xét cùng đặc điểm của phôi và điều kiện vận hành thực tế.

Hai cổng kết nối khí bên hông

Sản phẩm có 2 cổng kết nối khí ở bên hông. Vị trí kết nối này cần được tính đến khi bố trí đường khí và không gian xung quanh mâm kẹp trong thiết bị.

Ứng dụng của mâm kẹp khí nén NPC-4FS-31

mâm kẹp khí nén Nakaseiki NPC-4FS-31
mâm kẹp khí nén Nakaseiki NPC-4FS-31

NAKASEIKI xác định NPC-4FS-31 phù hợp với ba nhóm ứng dụng chính gồm gia công, chuyển tải và đo lường yêu cầu độ chính xác cao.

Gia công

NPC-4FS-31 có thể được sử dụng trong các cơ cấu gia công cần mâm kẹp khí nén cố định và yêu cầu độ chính xác lặp lại cao.

Khi lựa chọn cho máy gia công, cần kiểm tra kích thước phôi, hành trình chấu, lực kẹp và kích thước lắp đặt để đảm bảo model đáp ứng yêu cầu của thiết bị.

Chuyển tải

Trong hệ thống chuyển tải, NPC-4FS-31 có thể đảm nhiệm chức năng giữ phôi bằng khí nén. Khả năng phù hợp thực tế phụ thuộc vào đặc điểm phôi, yêu cầu lực kẹp và kết cấu của cơ cấu chuyển tải.

Đo lường độ chính xác cao

Độ chính xác lặp lại 0,002 mm là thông số đáng chú ý đối với các ứng dụng đo lường yêu cầu vị trí kẹp ổn định.

Trong những hệ thống như vậy, việc lựa chọn đúng kích thước, hành trình và phương án lắp đặt của Air Chuck có vai trò quan trọng đối với độ ổn định của quá trình đo.

Khi nào nên chọn NAKASEIKI NPC-4FS-31?

NPC-4FS-31 phù hợp để xem xét khi hệ thống có các yêu cầu:

  • Mâm kẹp khí nén Fixed Type.
  • Kích thước 4 inch.
  • Cấu hình 3 chấu.
  • Cơ cấu Wedge Type.
  • Hành trình chấu Ø1 mm.
  • Độ chính xác lặp lại 0,002 mm.
  • Kích thước lắp thân Ø75H7 × 3 mm.
  • Bước lỗ lắp đặt P.C.D 89.
  • Áp suất khí làm việc 0,15–0,6 MPa.
  • Cần kết nối khí qua hai cổng bên hông.

Trước khi đặt hàng, nên đối chiếu các thông số trên với bản vẽ máy, kích thước phôi và yêu cầu vận hành thực tế.

Các model liên quan

NPC-4FS-31 thuộc nhóm Fixed Type Air Chuck của NAKASEIKI. Trong cùng nhóm có nhiều model với cấu hình khác nhau về kích thước, hành trình, số chấu và các thông số lắp đặt.

Một số model liên quan gồm:

  • NPC-4FS-33
  • NPC-4FSS-33
  • NPC-4FSS-43
  • NPC-4RS-310
  • NPC-4RSS-310
  • NPC-2AS-35S
  • NPC-3RSS-28
  • NPC-3RSS-38
  • NPC-2RR-35

Các model này không nên được xem là sản phẩm thay thế trực tiếp cho NPC-4FS-31 nếu chưa đối chiếu thông số kỹ thuật và yêu cầu ứng dụng.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Câu hỏi thường gặp

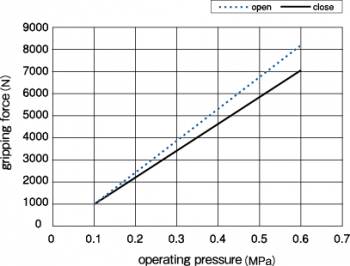

Bảng thông số

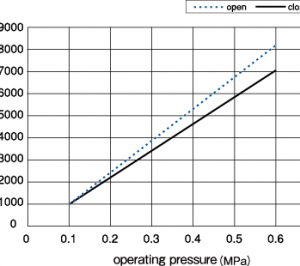

Bảng thông số

NAKASEIKI NPC-4FS-31 là gì?

NPC-4FS-31 là mâm kẹp khí nén dạng cố định (Fixed Type Air Chuck), sử dụng cơ cấu Wedge Type, kích thước 4 inch và 3 chấu.

NPC-4FS-31 có bao nhiêu chấu?

Model NPC-4FS-31 có 3 chấu kẹp.

Hành trình chấu của NPC-4FS-31 là bao nhiêu?

Hành trình chấu được công bố là Ø1 mm.

Độ chính xác lặp lại của NPC-4FS-31 là bao nhiêu?

Độ chính xác lặp lại là 0,002 mm, tương đương 2 μm.

NPC-4FS-31 sử dụng áp suất khí bao nhiêu?

Áp suất khí làm việc nằm trong khoảng 0,15–0,6 MPa.

NPC-4FS-31 phù hợp với những ứng dụng nào?

Sản phẩm được NAKASEIKI xác định cho các ứng dụng gia công, chuyển tải và đo lường yêu cầu độ chính xác cao.
