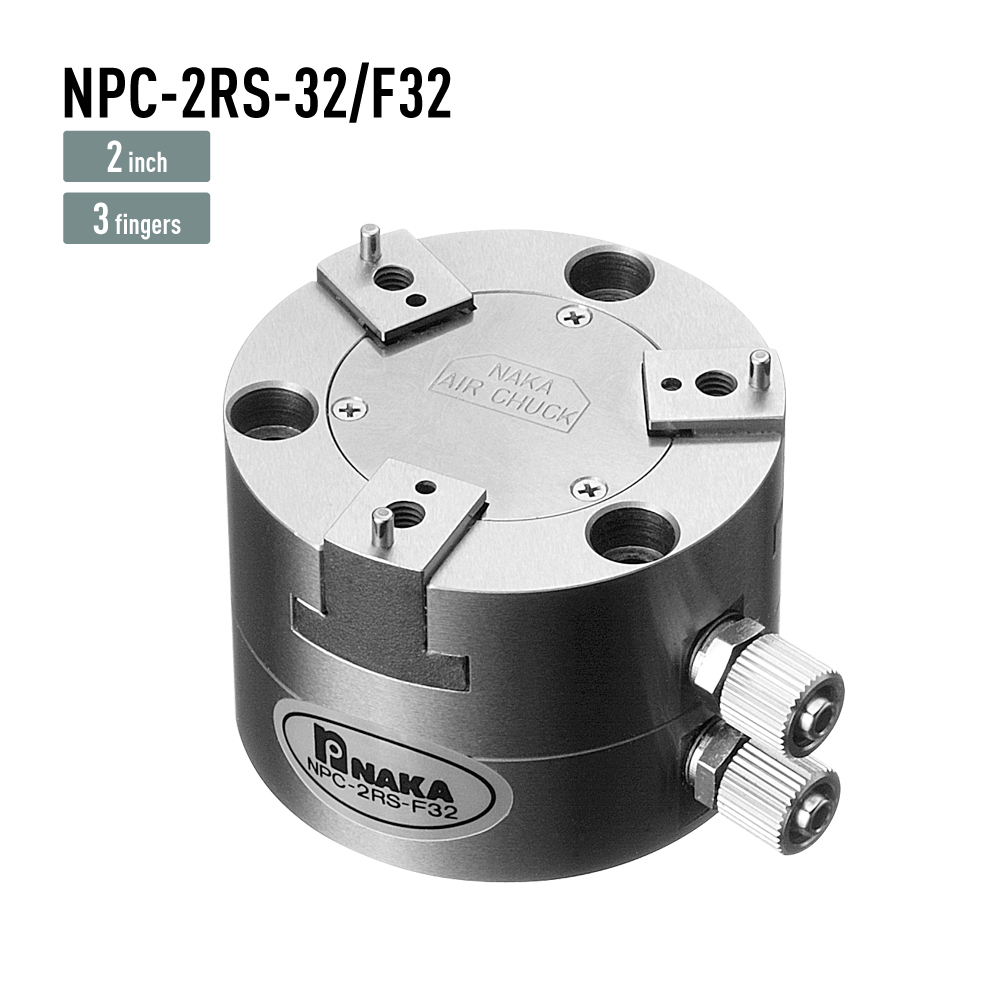

Mâm kẹp khí nén NAKASEIKI NPC-2RS-32 / F32 được thiết kế phù hợp cho các chi tiết tròn có đường kính nhỏ và thành mỏng. Hai model sử dụng 3 chấu kẹp, hành trình chấu Ø2 mm và có cổng khí bố trí ở hai vị trí bên hông.
Trong đó, NPC-2RS-32 sử dụng thân chính bằng nhôm, khối lượng nhẹ 240 g, phù hợp khi ưu tiên giảm trọng lượng của cơ cấu. NPC-2RS-F32 sử dụng thân chính bằng thép, độ chính xác lặp lại đạt 0,002 mm, phù hợp cho các ứng dụng yêu cầu độ chính xác cao hơn.
Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-2RS-32 / F32
| Thông số | NPC-2RS-32 | NPC-2RS-F32 |
|---|---|---|
| Độ chính xác lặp lại | 0,01 mm | 0,002 mm |
| Số lượng chấu kẹp | 3 | 3 |
| Hành trình chấu | Ø2 mm | Ø2 mm |
| Khoảng cách lỗ lắp đặt | P.C.D 42 | P.C.D 42 |
| Bu lông lắp phía bên ngoài | M4 × 3 vị trí | M4 × 3 vị trí |
| Bu lông lắp phía bên trong | M5 × 3 vị trí | M5 × 3 vị trí |
| Kích thước lắp phần thân chính | Ø30 × 1,5 mm | Ø30H7 × 1,5 mm |
| Môi chất sử dụng | Khí nén | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa | 0,15–0,6 MPa |
| Vật liệu thân chính | Al | Fe |
| Khối lượng thân chính | 240 g | 430 g |
| Lực kẹp đường kính ngoài | 123 N tại 0,1 MPa | 123 N tại 0,1 MPa |
| Vị trí cổng khí | 2 điểm mặt bên | 2 điểm mặt bên |
Phù hợp với chi tiết tròn đường kính nhỏ, thành mỏng
Điểm nổi bật của dòng NPC-2RS-32/F32 là khả năng sử dụng cho các chi tiết tròn có đường kính nhỏ và thành mỏng. Đây là nhóm chi tiết cần được giữ ổn định trong quá trình vận chuyển, lắp ráp hoặc xử lý tự động.
Cơ cấu 3 chấu tạo điểm kẹp phân bố quanh chi tiết, trong khi hành trình chấu Ø2 mm phù hợp với các ứng dụng yêu cầu phạm vi chuyển động của chấu tương đối nhỏ.
Hai lựa chọn theo yêu cầu độ chính xác và trọng lượng
NPC-2RS-32 có thân chính bằng nhôm (Al) và khối lượng chỉ 240 g. Model này phù hợp khi hệ thống cần giảm khối lượng của cơ cấu kẹp, đặc biệt trong các ứng dụng tay gắp robot.
NPC-2RS-F32 sử dụng thân chính bằng thép (Fe), khối lượng 430 g và có độ chính xác lặp lại 0,002 mm. Đây là thông số cần lưu ý khi ứng dụng yêu cầu độ ổn định cao về vị trí kẹp.

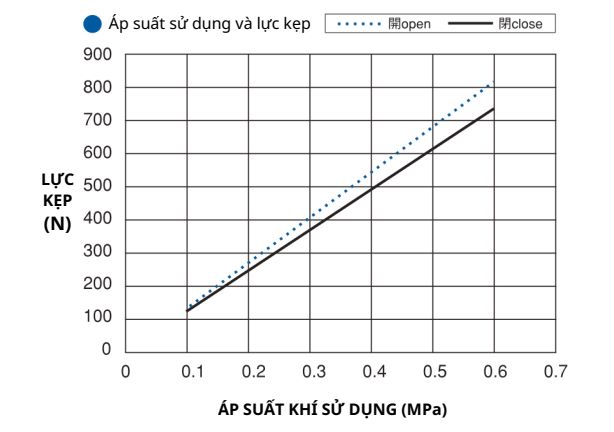

Cả hai model đều có lực kẹp đường kính ngoài 123 N tại áp suất 0,1 MPa.
Thiết kế cổng khí bên hông
Mỗi model được bố trí 2 cổng khí ở mặt bên, giúp thuận tiện cho việc kết nối đường khí trong thiết bị.
Môi chất sử dụng là khí nén, với áp suất vận hành từ 0,15–0,6 MPa. Khi tích hợp vào hệ thống, cần bố trí đường khí phù hợp với không gian lắp đặt và kiểm tra áp suất thực tế của hệ thống.
Ứng dụng
NAKASEIKI NPC-2RS-32 và NPC-2RS-F32 có thể sử dụng trong:
- Tay gắp robot.
- Hệ thống vận chuyển chi tiết.
- Thiết bị lắp ráp tự động.
- Cơ cấu kẹp và định vị chi tiết tròn.
- Xử lý các chi tiết có đường kính nhỏ và thành mỏng.
- Các thiết bị tự động hóa yêu cầu cơ cấu kẹp nhỏ gọn.
Khi nào nên chọn NPC-2RS-32 hoặc NPC-2RS-F32?
NPC-2RS-32 phù hợp khi cần thân nhôm nhẹ, khối lượng 240 g và độ chính xác lặp lại 0,01 mm.
NPC-2RS-F32 phù hợp khi yêu cầu độ chính xác lặp lại 0,002 mm và sử dụng thân chính bằng thép.
Trước khi lựa chọn, cần kiểm tra đường kính và chiều dày chi tiết, hành trình chấu, yêu cầu độ chính xác, kích thước lắp đặt và khối lượng cho phép của cơ cấu robot.
Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
Liên hệ tư vấn
MECIND cung cấp mâm kẹp khí nén NAKASEIKI NPC-2RS-32 và NPC-2RS-F32 cho robot, thiết bị vận chuyển, lắp ráp và các hệ thống tự động hóa. Liên hệ để được tư vấn model phù hợp theo kích thước chi tiết và yêu cầu của hệ thống.
