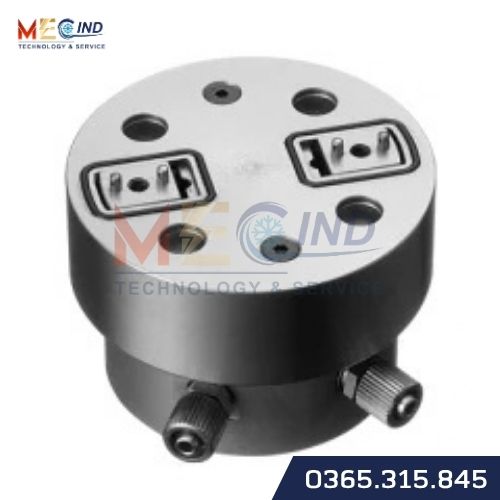

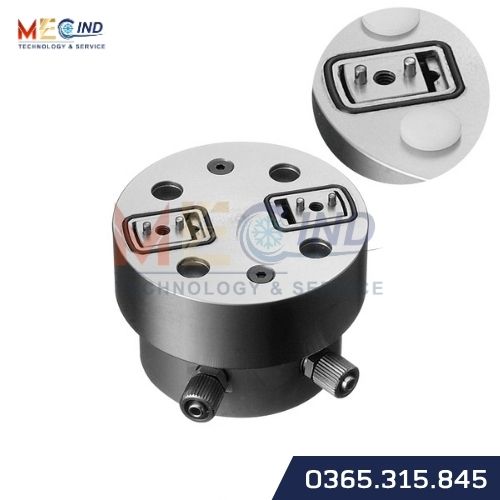

NAKASEIKI NPC-2RS-F22D2 là mâm kẹp khí nén dạng cố định kèm ngàm định hình, tích hợp cùng đế gá. Theo tài liệu giới thiệu sản phẩm đặc chế số 14 ngày 30/03/2022, cấu hình này được dùng để giữ phôi vuông hoặc chữ nhật bằng ngàm có rãnh chữ V.
NPC-2RS-F22D2 dùng để làm gì?
Thiết bị phục vụ gá giữ chi tiết có biên dạng vuông/chữ nhật trong phương án gá phù hợp. Ngàm được tạo hình theo phôi, còn chuck và đế gá được bố trí thành một cụm, giúp đơn giản hóa việc lắp đặt và căn chỉnh tâm.
Thông tin cấu hình được xác nhận
| Hạng mục | Nội dung tài liệu |
|---|---|
| Model | NPC-2RS-F22D2 |
| Kiểu mâm kẹp | Cố định |
| Ngàm | Ngàm định hình có rãnh chữ V |
| Đế gá | Tích hợp cùng chuck thành một cụm |
| Phôi được giới thiệu | Vuông hoặc chữ nhật |
| Phương pháp chế tạo rãnh | Gia công rãnh V khi chuck đã gắn trên đế gá |
Vì sao gia công ngàm khi đã gắn trên đế gá?
Tài liệu mô tả rãnh chữ V được gia công trong trạng thái chuck đã lắp vào đế. Cách thực hiện này giúp việc căn chỉnh tâm trong phương án lắp đặt thuận tiện hơn. Hình dạng ngàm và kích thước đế phải được đối chiếu với bản vẽ phôi thực tế.
Thông tin cần chuẩn bị để lựa chọn
- Bản vẽ hoặc ảnh phôi; kích thước, vật liệu và vị trí được phép kẹp.
- Công đoạn cần thực hiện và tải tác động khi gia công hoặc kiểm tra.
- Không gian bàn máy, mặt lắp và cách cố định đế gá.
- Yêu cầu về độ chính xác, hành trình và lực kẹp để xác nhận cấu hình với hãng.
Tài liệu đặc chế số 14 chưa công bố giá trị lực kẹp, hành trình, áp suất làm việc, độ lặp lại hoặc khối lượng cho cấu hình này. Các giá trị đó cần được xác nhận bằng bản vẽ và tài liệu chào hàng của đúng model.
Tài liệu tham khảo
Nguồn: NAKASEIKI, tài liệu giới thiệu sản phẩm đặc chế số 14 ngày 30/03/2022, bản tiếng Việt. Tham khảo các mâm kẹp khí nén để so sánh cấu hình và phương án gá.
