Máy Dập Tay NAKASEIKI NH600 – Hand Press 6,0 kN

NAKASEIKI NH600 là máy dập tay Hand Press lực tối đa 6,0 kN, hành trình 30 mm, đầu máy điều chỉnh 90–355 mm, độ sâu cổ trục 105 mm và bàn máy 180 × 120 mm, phù hợp cho nhiều công việc ép, dập, uốn, cắt và tán đinh.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Máy dập tay NAKASEIKI NH600 Hand Press là máy dập tay Hand Press được thiết kế cho các công việc gia công yêu cầu lực ép cao, độ chính xác và sự linh hoạt trong thao tác. Máy có áp lực tối đa 6,0 kN, hành trình tối đa 30 mm và cơ cấu đầu máy có thể điều chỉnh trong khoảng 90–355 mm.

NH600 sử dụng vật liệu chất lượng cao cùng công nghệ gia công tiên tiến, phù hợp với nhiều công việc như ép, uốn, dập, cắt, tạo hình nhựa, in chìm và tán đinh. Thiết kế thân máy cao 540 mm cùng bàn làm việc 180 × 120 mm giúp máy đáp ứng nhiều dạng khuôn và chi tiết khác nhau.

Thông tin máy dập tay NAKASEIKI NH600 Hand Press

Thông số NAKASEIKI NH600
Model NH600
Loại sản phẩm Hand Press – Máy dập tay
Áp lực lớn nhất 6,0 kN
Hành trình 30 mm tối đa
Chiều cao di chuyển của đầu máy 90–355 mm
Độ sâu cổ trục 105 mm
Kích thước tấm 180 × 120 mm
Chiều cao thân 540 mm
Trọng lượng máy 32 kg
Góc quay toàn hành trình 162°
Trọng lượng phôi piston/khuôn phía trên Tối đa 2 kg
máy dập tay NAKASEIKI NH600 Hand Press
máy dập tay NAKASEIKI NH600 Hand Press

Lực ép tối đa 6,0 kN cho các công việc cần lực dập cao

Điểm nổi bật của NAKASEIKI NH600 là áp lực tối đa 6,0 kN, tương đương 6.000 N theo thông số trong tài liệu.

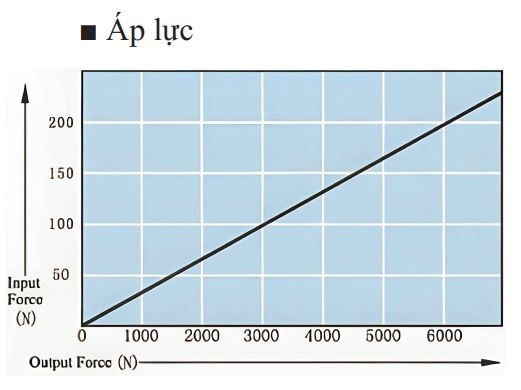

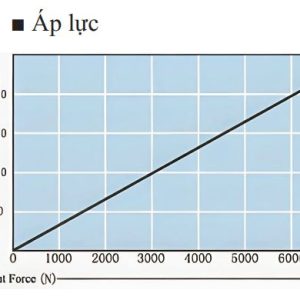

Biểu đồ lực đi kèm cho thấy mối quan hệ giữa lực đầu vào và lực đầu ra của cơ cấu máy. Khi lựa chọn NH600, lực ép cần thiết của công việc nên được xác định trước để đảm bảo máy đáp ứng được yêu cầu thực tế.

Mức lực 6,0 kN giúp NH600 phù hợp với những công việc cần lực ép cao hơn so với các model Hand Press có lực nhỏ hơn.

Hành trình tối đa 30 mm

NH600 có hành trình tối đa 30 mm. Đây là khoảng dịch chuyển của đầu máy trong quá trình thực hiện thao tác ép hoặc dập.

Hành trình 30 mm cần được đối chiếu với chiều cao khuôn, độ dày phôi và khoảng dịch chuyển cần thiết của từng công đoạn. Nếu sử dụng khuôn chuyên dụng, người dùng nên kiểm tra cả hành trình thực tế của khuôn thay vì chỉ dựa vào hành trình tối đa của máy.

So với các model có hành trình 40 mm, NH600 tập trung vào cấu hình lực ép 6,0 kN với hành trình 30 mm.

Điều chỉnh chiều cao đầu máy từ 90–355 mm

Chiều cao di chuyển của đầu máy trên NH600 nằm trong khoảng 90–355 mm.

Phạm vi điều chỉnh rộng giúp người vận hành thay đổi vị trí đầu máy để phù hợp với chiều cao của khuôn và chi tiết gia công. Đây là thông số đặc biệt quan trọng khi một máy được sử dụng cho nhiều bộ khuôn khác nhau.

Trước khi lựa chọn, nên đối chiếu khoảng điều chỉnh này với kích thước khuôn và chiều cao chi tiết để đảm bảo có đủ không gian thao tác.

Độ sâu cổ trục 105 mm

NAKASEIKI NH600 có độ sâu cổ trục 105 mm, cho biết phạm vi đưa chi tiết vào khu vực làm việc của máy.

Độ sâu cổ trục cần được xem xét cùng với kích thước của chi tiết. Với những chi tiết có vị trí cần gia công nằm sâu vào bên trong, cần kiểm tra khoảng cách thực tế từ vị trí ép đến thân máy.

Vì vậy, khi lựa chọn NH600 không nên chỉ quan tâm đến lực ép 6,0 kN mà cần đồng thời kiểm tra độ sâu cổ trục 105 mm.

Bàn máy 180 × 120 mm và rãnh chữ T

Kích thước tấm làm việc của NH600 là 180 × 120 mm. Đây là khu vực đặt khuôn, đồ gá hoặc chi tiết trong quá trình gia công.

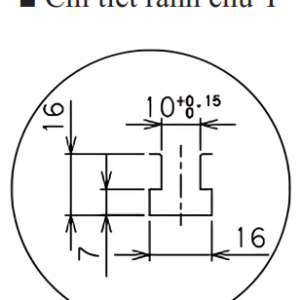

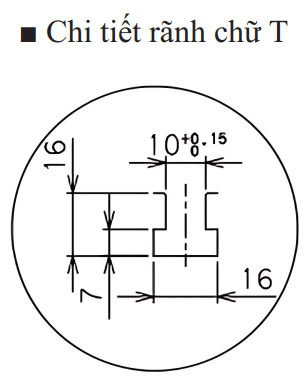

Tài liệu cũng cung cấp bản vẽ chi tiết rãnh chữ T trên bàn máy. Kết cấu này cần được xem xét khi thiết kế hoặc lựa chọn đồ gá, đặc biệt trong trường hợp khuôn cần được cố định chắc chắn trong quá trình dập.

Khi sử dụng khuôn không phải tiêu chuẩn, nên đối chiếu bản vẽ rãnh chữ T của NH600 với kích thước bu lông, đai ốc và đồ gá trước khi gia công hoặc đặt mua phụ kiện.

Chiều cao thân 540 mm, trọng lượng máy 32 kg

NH600 có chiều cao thân 540 mm và trọng lượng 32 kg.

Kích thước và trọng lượng này cần được tính đến khi bố trí máy trên bàn thao tác hoặc trong khu vực sản xuất. Với trọng lượng 32 kg, người dùng cũng nên chuẩn bị vị trí đặt máy có khả năng chịu tải phù hợp và đảm bảo máy được cố định ổn định khi vận hành.

Cơ cấu lò xo nén hình trụ cho hành trình hồi

Theo tài liệu sản phẩm, NH600 sử dụng lò xo nén hình trụ cho hành trình hồi, với tuổi thọ được nêu lên đến 1 triệu lần.

Cơ cấu này hỗ trợ quá trình đưa đầu máy trở về sau thao tác và góp phần duy trì tính ổn định trong quá trình sử dụng lâu dài.

Tài liệu cũng lưu ý trọng lượng của phôi piston cần được giới hạn ở mức 2 kg khi lắp khuôn phía trên vào ram.

Lưu ý quan trọng khi lắp khuôn

Khi lắp khuôn phía trên vào ram của NH600, trọng lượng không được vượt quá 2 kg.

Nếu vượt quá giới hạn này, ram có thể rơi tự động, ảnh hưởng đến quá trình làm việc và có nguy cơ làm hỏng máy. Vì vậy, trọng lượng khuôn phía trên và các chi tiết gắn trên ram cần được kiểm tra trước khi vận hành.

Đây là thông số cần đặc biệt lưu ý khi thiết kế khuôn hoặc lựa chọn bộ khuôn cho NH600.

Ứng dụng của máy dập tay NAKASEIKI NH600

Theo tài liệu sản phẩm, NH600 thích hợp cho nhiều công việc gia công chính xác, bao gồm:

  • Ép.
  • Uốn.
  • Dập.
  • Cắt.
  • Tạo hình nhựa.
  • In chìm.
  • Tán đinh.

Tùy từng ứng dụng, cần lựa chọn khuôn phù hợp và kiểm tra lực ép thực tế. Không nên xác định khả năng gia công chỉ dựa trên lực ép tối đa của máy mà bỏ qua vật liệu, hình dạng chi tiết, khuôn và hành trình cần thiết.

Khi nào nên chọn NAKASEIKI NH600?

NH600 là lựa chọn phù hợp để xem xét khi ứng dụng cần:

  • Máy dập tay Hand Press lực tối đa 6,0 kN.
  • Hành trình tối đa 30 mm.
  • Đầu máy có thể điều chỉnh trong khoảng 90–355 mm.
  • Độ sâu cổ trục 105 mm.
  • Bàn máy kích thước 180 × 120 mm.
  • Kết hợp khuôn hoặc đồ gá sử dụng rãnh chữ T.
  • Thực hiện các công việc ép, uốn, dập, cắt, tạo hình nhựa, in chìm hoặc tán đinh.
  • Một thiết bị có khả năng làm việc ổn định với cơ cấu hồi bằng lò xo nén hình trụ.

Nếu đang so sánh NH600 với các model Hand Press khác của NAKASEIKI, nên đối chiếu trực tiếp lực ép, hành trình, khoảng điều chỉnh đầu máy, độ sâu cổ trục, kích thước bàn và trọng lượng máy.

Bạn cũng có thể tham khảo máy dập tay NAKASEIKI NH100 để đối chiếu với một model khác trong dòng máy dập tay NAKASEIKI.

Liên hệ tư vấn máy dập tay NAKASEIKI NH600

Nếu doanh nghiệp đang tìm máy dập tay NAKASEIKI NH600 – Hand Press 6,0 kN, MECIND có thể hỗ trợ tư vấn theo yêu cầu gia công và cấu hình khuôn thực tế.

Khi gửi yêu cầu, nên cung cấp:

  • Công việc cần thực hiện.
  • Vật liệu và kích thước chi tiết.
  • Lực ép dự kiến.
  • Hành trình cần thiết.
  • Kích thước khuôn.
  • Kích thước đồ gá.
  • Hình ảnh hoặc bản vẽ chi tiết nếu có.
