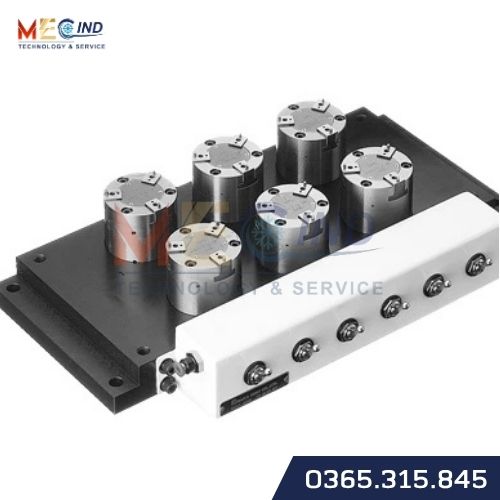

Mâm Kẹp Khí Nén NAKASEIKI NPC-2MP6-F35 – Loại Nhiều Tấm (Air Chuck Multi-Plate)

NAKASEIKI NPC-2MP6-F35 là mâm kẹp khí nén nhiều tấm dành cho trung tâm gia công, hỗ trợ bố trí và gia công nhiều chi tiết cùng lúc. Thông số kỹ thuật cần được đối chiếu theo tài liệu model.

Chưa rõ cấu hình? Gửi nhu cầu sử dụng để MECIND tư vấn lựa chọn. Hoặc gọi 0365 315 845.

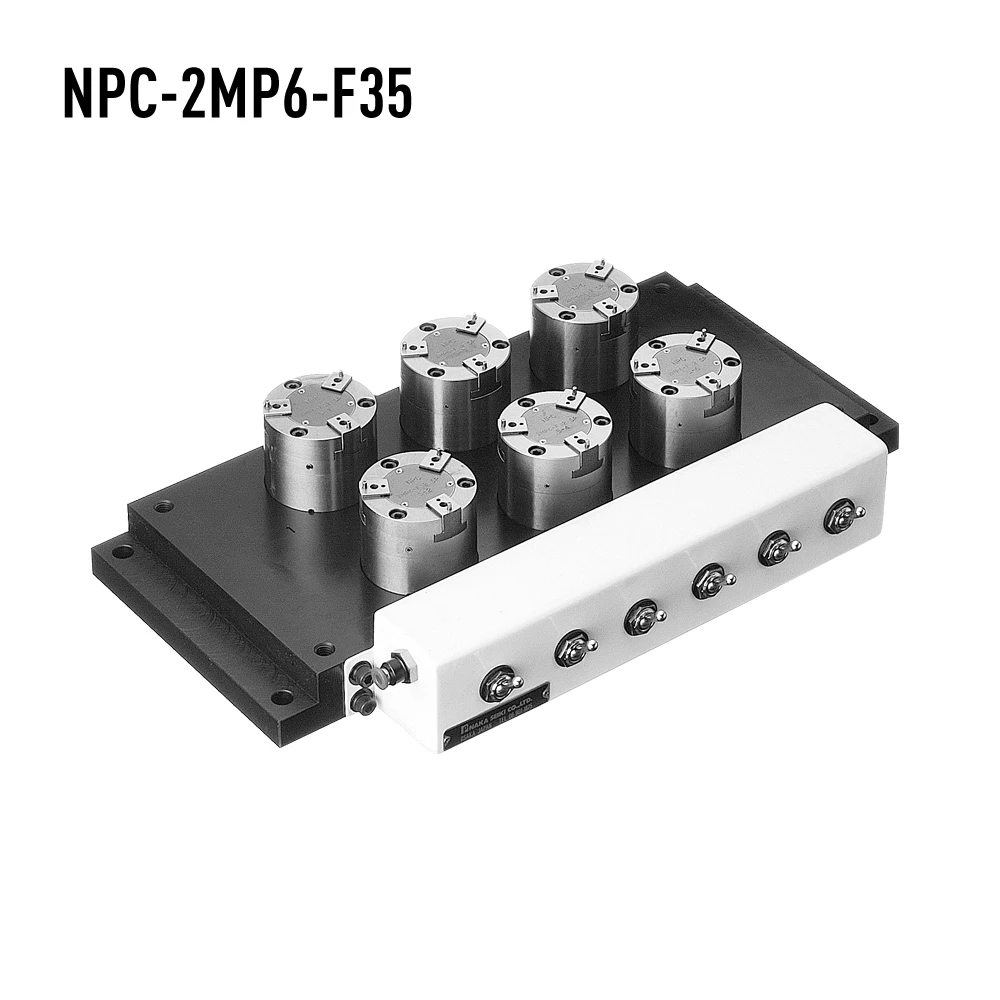

Mâm kẹp khí nén NAKASEIKI NPC-2MP6-F35 (Air Chuck Multi-Plate) là mâm kẹp khí nén nhiều tấm dành cho trung tâm gia công, cho phép bố trí nhiều mâm kẹp trên cùng một cụm gá và gia công nhiều chi tiết cùng lúc.

Thông tin và thông số kỹ thuật

Trang sản phẩm của NAKASEIKI công bố cấu hình tham khảo 2MP6-F35 gồm 6 vị trí kẹp. Bảng dưới giữ ký hiệu kích thước theo bản vẽ hãng; các kích thước tuyến tính tính bằng mm, mã ren và phụ kiện giữ nguyên.

Ký hiệu/hạng mục Giá trị công bố
Cấu hình 6 vị trí kẹp
A Ø51
B 150
C 350
D 80
E 75
F 75
G 126
H 72.5
L 330
M 4-M8×20
P 32
Q 15
R 3
S 45
T 50
V – đầu nối ống 6×4 SPM5
X – van tay 6-4V

Đây là sản phẩm chế tạo theo yêu cầu. Cấu hình và kích thước cần được xác nhận trên bản vẽ đặt hàng; bảng này không quy định lực kẹp, hành trình hoặc độ chính xác của từng mâm kẹp. Ký hiệu lỗ N cần đối chiếu trực tiếp bản vẽ hãng trước khi thiết kế.

Nguồn: NAKASEIKI – Air Chuck Multi-Plate, bản vẽ và Specification.

Thiết kế nhiều tấm cho trung tâm gia công

Cấu trúc nhiều mâm kẹp trên cùng một cụm gá giúp tận dụng không gian làm việc và phù hợp với các quy trình cần bố trí nhiều vị trí kẹp.

Gia công nhiều chi tiết trong cùng chu kỳ

NPC-2MP6-F35 được định hướng cho các quy trình gia công nhiều chi tiết cùng lúc, hỗ trợ giảm số lần thay đổi gá và khai thác hiệu quả thời gian hoạt động của trung tâm gia công.

Ứng dụng

  • Trung tâm gia công.
  • Hệ thống cần gia công nhiều chi tiết cùng lúc.
  • Quy trình sản xuất có số lượng chi tiết lớn.
  • Ứng dụng cần tận dụng không gian trên bàn máy.

Tiêu chí lựa chọn

Kiểm tra số lượng vị trí kẹp, không gian lắp đặt, kích thước và khối lượng chi tiết, phương án gá và yêu cầu của trung tâm gia công. Các thông số chưa có trong nguồn hiện tại cần được xác minh trước khi thiết kế.

Tham khảo mâm kẹp khí nén để so sánh các giải pháp Air Chuck NAKASEIKI.
