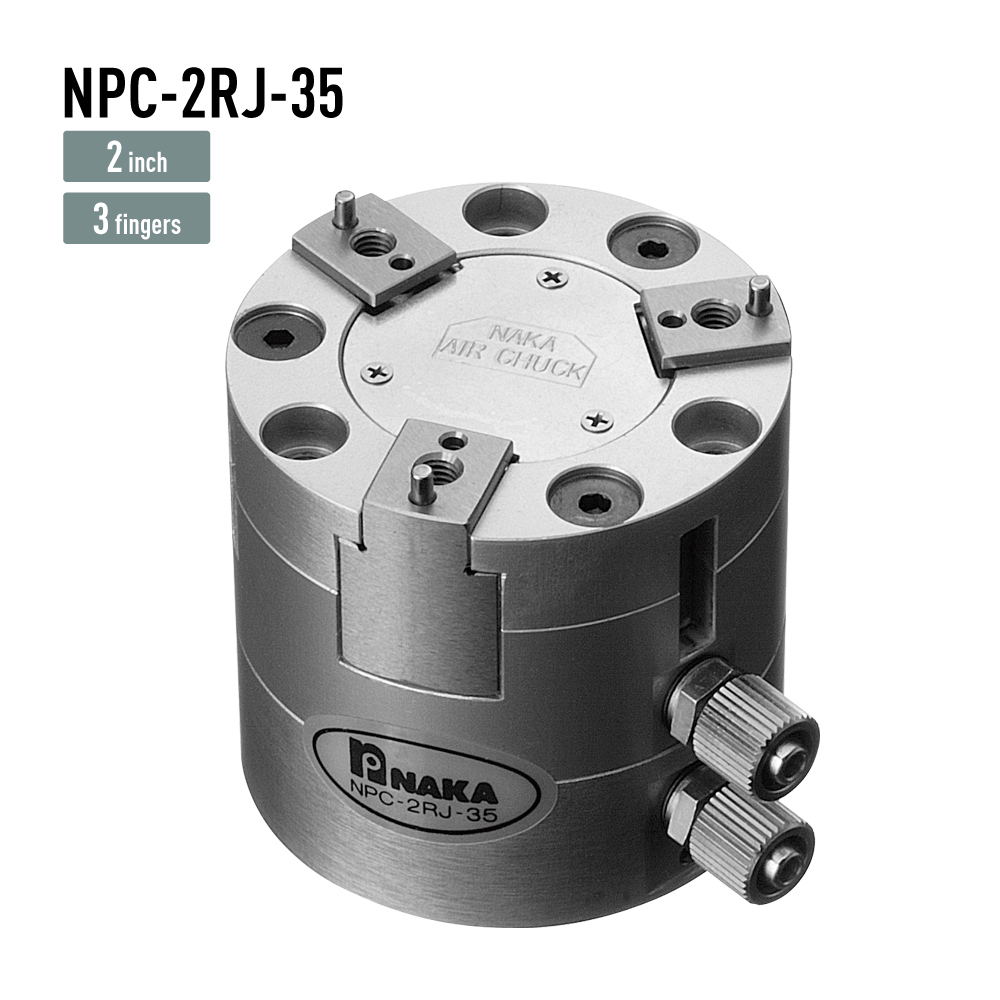

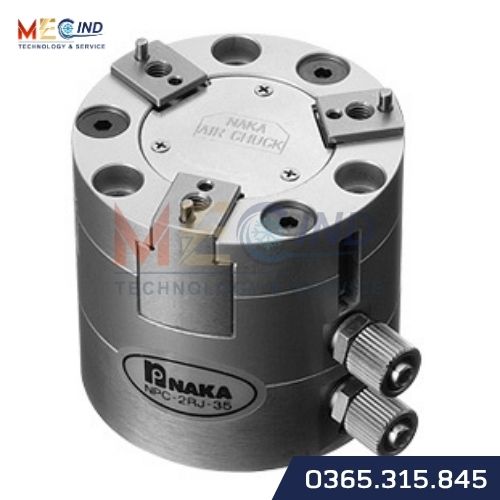

Mâm kẹp khí nén NAKASEIKI NPC-2RJ-35 có thiết kế nhẹ và nhỏ gọn, thuận tiện lắp đặt trong các hệ thống tự động hóa. Sản phẩm phù hợp để vận chuyển và lắp ráp các chi tiết dài, đồng thời sử dụng 3 chấu kẹp phù hợp với chi tiết tròn.
Một đặc điểm đáng chú ý của model là thanh ngang hỗ trợ sử dụng ngàm dài ổn định, giúp mở rộng khả năng ứng dụng trong các cơ cấu gắp và vận chuyển chi tiết.
Thông tin Mâm kẹp khí nén NAKASEIKI NPC-2RJ-35
| Thông số | NPC-2RJ-35 |
|---|---|
| Độ chính xác lặp lại | 0,03 mm |
| Số lượng chấu kẹp | 3 |
| Hành trình chấu | Ø5 mm |
| Khoảng cách lỗ lắp đặt | P.C.D 42 |
| Bu lông lắp phía bên ngoài | M4 × 3 vị trí |
| Bu lông lắp phía bên trong | M5 × 6 vị trí |
| Kích thước lắp phần thân chính | Ø30 × 2 mm |
| Môi chất sử dụng | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa |
| Vật liệu thân chính | Al |
| Khối lượng thân chính | 270 g |
| Tốc độ quay cho phép | — |
| Lực kẹp đường kính ngoài | 105 N tại 0,1 MPa |
| Vị trí cổng khí | 2 điểm mặt bên |
Thiết kế nhẹ, nhỏ gọn
NPC-2RJ-35 sử dụng thân chính bằng nhôm (Al) với khối lượng 270 g. Thiết kế này giúp sản phẩm dễ bố trí trong những hệ thống có không gian lắp đặt hạn chế.
Khi tích hợp vào tay gắp robot hoặc cơ cấu chuyển động, khối lượng của mâm kẹp là một trong những thông số cần xem xét cùng với khối lượng ngàm và phôi. Thiết kế nhẹ của NPC-2RJ-35 có thể phù hợp với những cơ cấu cần kiểm soát tổng khối lượng phần chuyển động.
3 chấu kẹp phù hợp với chi tiết tròn
NPC-2RJ-35 sử dụng 3 chấu kẹp với hành trình Ø5 mm, phù hợp với các ứng dụng cần kẹp chi tiết tròn.
Ba chấu tạo các điểm tiếp xúc quanh chi tiết, giúp cơ cấu kẹp phù hợp cho các công việc vận chuyển và lắp ráp. Khi lựa chọn, cần kiểm tra đường kính thực tế của phôi và phạm vi chuyển động của chấu để bảo đảm cơ cấu đáp ứng yêu cầu làm việc.
Thanh ngang hỗ trợ sử dụng ngàm dài
Một điểm nổi bật của NPC-2RJ-35 là thanh ngang giúp sử dụng ngàm dài một cách ổn định.
Tính năng này đặc biệt đáng lưu ý trong các ứng dụng cần gắp hoặc vận chuyển chi tiết dài, khi chiều dài ngàm là yếu tố ảnh hưởng đến cách truyền lực từ mâm kẹp đến phôi.
Khi thiết kế cơ cấu, cần tính toán chiều dài ngàm, vị trí trọng tâm của phôi và tải trọng tác động lên mâm kẹp để lựa chọn phương án phù hợp.
Áp suất khí vận hành 0,15–0,6 MPa
NPC-2RJ-35 sử dụng khí nén với áp suất vận hành từ 0,15 đến 0,6 MPa.

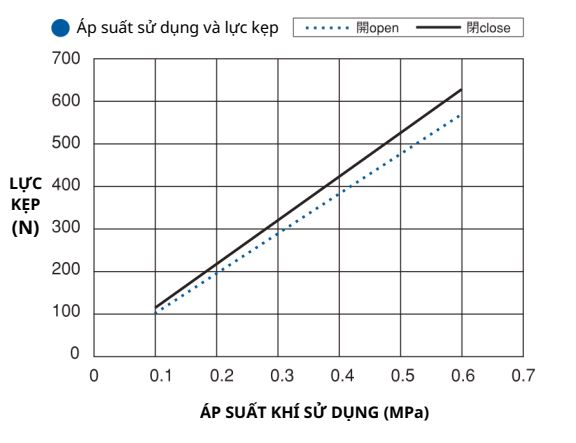

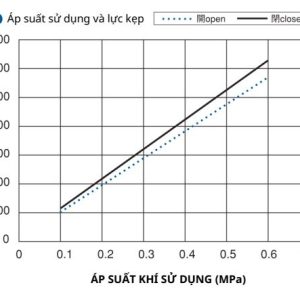

Lực kẹp đường kính ngoài đạt 105 N tại áp suất 0,1 MPa. Lực kẹp thực tế thay đổi theo áp suất khí sử dụng, vì vậy cần đối chiếu đường đặc tính lực kẹp – áp suất khi thiết kế hệ thống.
Model có 2 cổng khí ở mặt bên, thuận tiện cho việc kết nối đường khí với cơ cấu kẹp.
Kích thước lắp đặt
Các thông số cần lưu ý khi thiết kế gá lắp NPC-2RJ-35 gồm:
- P.C.D: 42 mm.
- Bu lông lắp phía bên ngoài: M4 × 3 vị trí.
- Bu lông lắp phía bên trong: M5 × 6 vị trí.
- Kích thước lắp phần thân chính: Ø30 × 2 mm.
Các thông số này nên được đối chiếu với bản vẽ thiết kế của robot, đồ gá hoặc thiết bị trước khi lắp đặt.
Ứng dụng
NAKASEIKI NPC-2RJ-35 phù hợp cho:
- Tay gắp robot.
- Hệ thống vận chuyển chi tiết.
- Thiết bị lắp ráp tự động.
- Cơ cấu gắp chi tiết tròn.
- Vận chuyển các chi tiết dài.
- Lắp ráp các chi tiết dài.
- Hệ thống tự động hóa cần mâm kẹp nhẹ và nhỏ gọn.
Khi nào nên chọn NPC-2RJ-35?
NPC-2RJ-35 phù hợp khi ứng dụng cần mâm kẹp khí nén 3 chấu, hành trình Ø5 mm, đồng thời cần sử dụng ngàm dài để vận chuyển hoặc lắp ráp chi tiết.
Model cũng phù hợp khi cần một cơ cấu có thân nhôm 270 g, kích thước lắp đặt P.C.D 42 và cổng khí bố trí ở mặt bên.
Trước khi lựa chọn, cần kiểm tra đường kính phôi, chiều dài ngàm, khối lượng phôi, lực kẹp yêu cầu, hành trình chấu và không gian lắp đặt.
Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
