Mâm Kẹp Khí Nén NAKASEIKI NPC-2RJ-25 – Loại Cố Định Tương Thích Với Robot

Mâm kẹp khí nén NAKASEIKI NPC-2RJ-25 có thiết kế nhẹ, nhỏ gọn với thân nhôm 260 g, sử dụng 2 chấu và hành trình Ø5 mm. Thanh ngang hỗ trợ sử dụng ngàm dài ổn định, phù hợp vận chuyển và lắp ráp các chi tiết dài cũng như chi tiết có dạng góc cạnh. Sản phẩm sử dụng khí nén 0,15–0,6 MPa, lực kẹp 125 N tại 0,1 MPa và có 2 cổng khí ở mặt bên.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-2RJ-25 có thiết kế nhẹ, nhỏ gọn và dễ lắp đặt, phù hợp cho các ứng dụng vận chuyển và lắp ráp các chi tiết dài. Cơ cấu sử dụng 2 chấu kẹp, trong đó thanh ngang giúp duy trì khả năng kẹp ổn định khi sử dụng ngàm dài.

Model NPC-2RJ-25 cũng phù hợp với các chi tiết có dạng góc cạnh, đáp ứng những ứng dụng mà hình dạng phôi không thuận lợi cho cơ cấu kẹp thông thường.

Thông tin Mâm kẹp khí nén NAKASEIKI NPC-2RJ-25

Thông số NPC-2RJ-25
Độ chính xác lặp lại 0,03 mm
Số lượng chấu kẹp 2
Hành trình chấu Ø5 mm
Khoảng cách lỗ lắp đặt P.C.D 42
Bu lông lắp phía bên ngoài M4 × 4 vị trí
Bu lông lắp phía bên trong M5 × 3 vị trí
Kích thước lắp phần thân chính Ø30 × 2 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 260 g
Tốc độ quay cho phép —
Lực kẹp đường kính ngoài 125 N tại 0,1 MPa
Vị trí cổng khí 2 điểm mặt bên

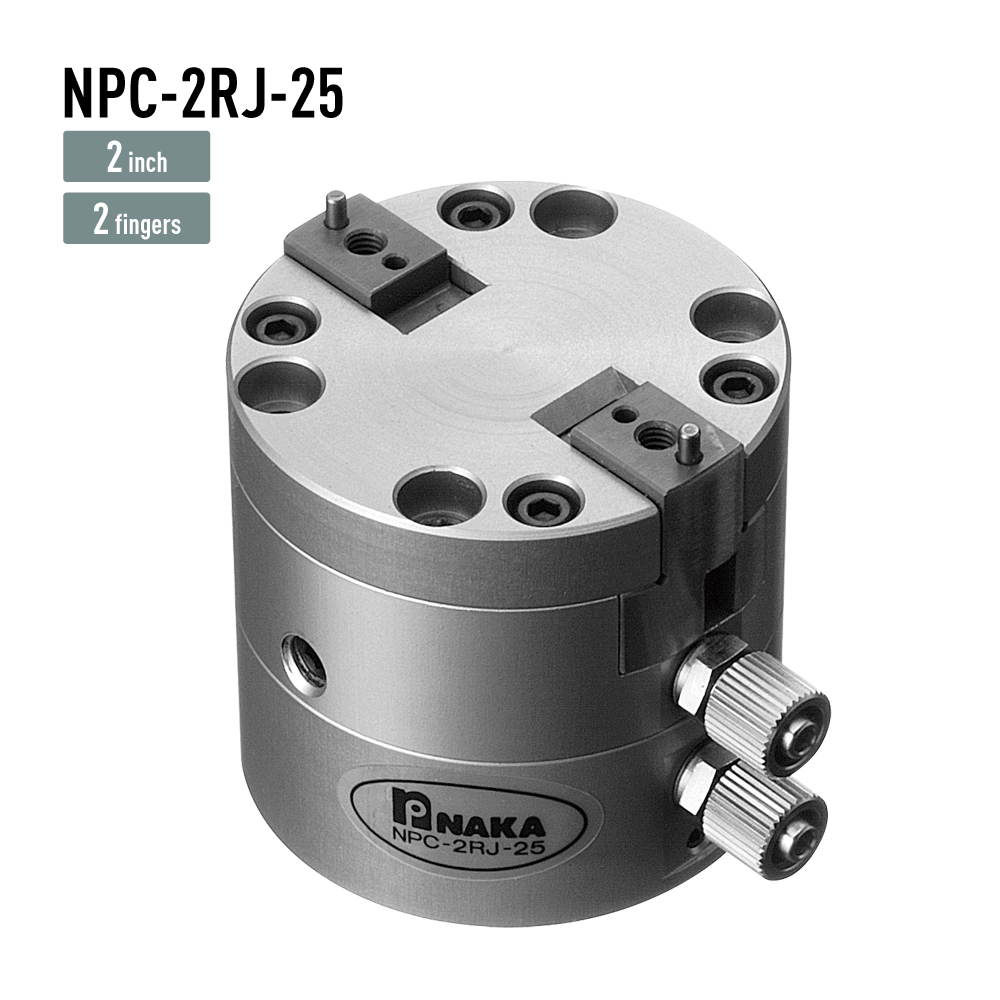

Mâm kẹp khí nén NAKASEIKI NPC-2RJ-25
Mâm kẹp khí nén NAKASEIKI NPC-2RJ-25

Thiết kế nhẹ, nhỏ gọn

NPC-2RJ-25 sử dụng thân chính bằng nhôm (Al) với khối lượng chỉ 260 g. Kích thước nhỏ gọn giúp thuận tiện khi bố trí trong các thiết bị có không gian lắp đặt hạn chế.

Trọng lượng thấp cũng là một yếu tố cần quan tâm khi mâm kẹp được tích hợp vào cơ cấu chuyển động hoặc tay gắp robot. Khi thiết kế hệ thống, có thể tính tổng khối lượng của mâm kẹp, ngàm và phôi để xác định tải trọng phù hợp cho cơ cấu.

Thanh ngang hỗ trợ ngàm dài

Một đặc điểm đáng chú ý của NPC-2RJ-25 là thanh ngang giúp sử dụng ngàm dài ổn định.

Trong những ứng dụng vận chuyển hoặc lắp ráp chi tiết dài, việc sử dụng ngàm dài có thể làm thay đổi điều kiện tác động lực lên cơ cấu kẹp. Thanh ngang được thiết kế để hỗ trợ khả năng sử dụng ngàm dài trong những ứng dụng phù hợp.

Ngoài ra, model có hai ngàm, phù hợp với các chi tiết có dạng góc cạnh.

Hành trình chấu Ø5 mm

NPC-2RJ-25 có 2 chấu kẹp với hành trình chấu Ø5 mm. Đây là thông số cần kiểm tra cùng với kích thước thực tế của chi tiết trước khi lựa chọn.

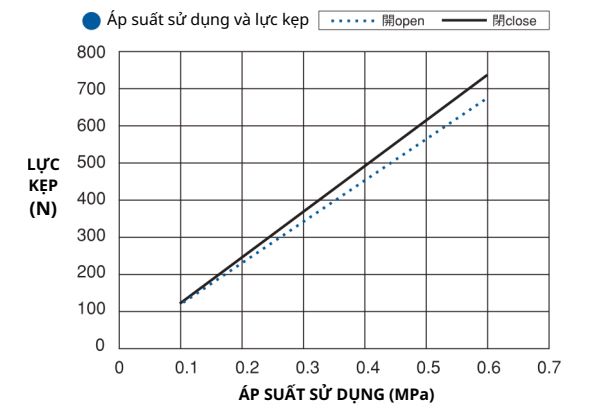

Mâm kẹp sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa. Lực kẹp đường kính ngoài đạt 125 N tại áp suất 0,1 MPa.

Khi ứng dụng thực tế, lực kẹp cần được xem xét cùng với hình dạng, vật liệu, khối lượng và phương thức vận chuyển của phôi để tránh làm dịch chuyển hoặc biến dạng chi tiết.

Cổng khí bố trí bên mặt

NPC-2RJ-25 được trang bị 2 cổng khí ở mặt bên, giúp kết nối hệ thống khí nén với mâm kẹp.

Vị trí cổng khí cần được tính đến trong quá trình thiết kế gá lắp, đặc biệt khi mâm kẹp được bố trí trong không gian hẹp hoặc kết hợp với các cơ cấu chuyển động khác.

Độ chính xác lặp lại 0,03 mm

Model có độ chính xác lặp lại 0,03 mm. Thông số này thể hiện khả năng duy trì vị trí kẹp qua các chu kỳ hoạt động.

Độ chính xác thực tế của toàn bộ cơ cấu còn phụ thuộc vào độ cứng của ngàm, kết cấu gá lắp, phương pháp định vị phôi và điều kiện vận hành.

Ứng dụng

NAKASEIKI NPC-2RJ-25 phù hợp để sử dụng trong:

  • Vận chuyển các chi tiết dài.
  • Lắp ráp chi tiết dài.
  • Tay gắp robot.
  • Cơ cấu tự động hóa.
  • Cơ cấu kẹp chi tiết dạng góc cạnh.
  • Các ứng dụng cần sử dụng ngàm dài.
  • Thiết bị có yêu cầu cơ cấu kẹp nhỏ gọn, trọng lượng nhẹ.

Khi nào nên chọn NPC-2RJ-25?

NPC-2RJ-25 phù hợp khi ứng dụng cần mâm kẹp khí nén nhỏ gọn, trọng lượng nhẹ, đồng thời cần sử dụng ngàm dài để vận chuyển hoặc lắp ráp các chi tiết dài.

Model cũng đáng xem xét khi hình dạng phôi có góc cạnh và cần cơ cấu 2 chấu để giữ chi tiết.

Trước khi lựa chọn, cần kiểm tra kích thước và khối lượng phôi, chiều dài ngàm, hành trình Ø5 mm, lực kẹp 125 N tại 0,1 MPa và điều kiện lắp đặt P.C.D 42.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Liên hệ tư vấn

MECIND cung cấp mâm kẹp khí nén NAKASEIKI NPC-2RJ-25 cho các ứng dụng robot, vận chuyển, lắp ráp và tự động hóa.

Liên hệ MECIND với thông tin về kích thước chi tiết, chiều dài ngàm và yêu cầu lực kẹp để được tư vấn phương án phù hợp.
