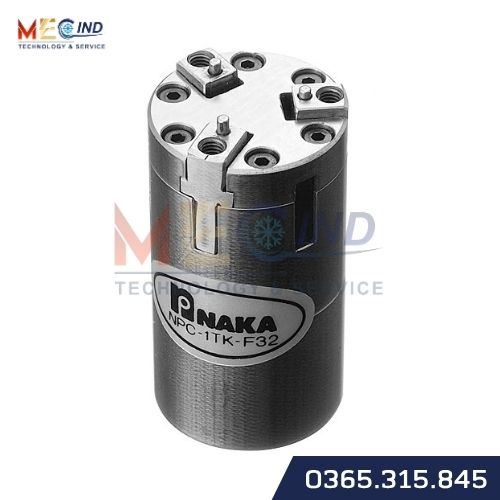

Mâm Kẹp Khí Nén NAKASEIKI NPC-1TK-F32 – Loại Xoay

Mâm kẹp khí nén NAKASEIKI NPC-1TK-F32 có thiết kế nhỏ gọn, sử dụng 3 chấu với hành trình Ø2 mm, độ chính xác lặp lại 0,03 mm và thân thép 120 g. Model thuộc loại xoay, có cổng khí chính giữa mặt sau, hỗ trợ sử dụng móng dài ổn định và có tốc độ quay cho phép 500 vòng/phút trong 1 phút theo tài liệu sản phẩm.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-1TK-F32 là model có thiết kế rất nhỏ gọn, phù hợp cho những cơ cấu cần thao tác kẹp trong không gian hẹp. Sản phẩm sử dụng 3 chấu kẹp, hành trình Ø2 mm và có khả năng xoay với tốc độ cho phép đến 500 vòng/phút trong 1 phút theo thông số trong tài liệu.

Model có thân chính bằng thép, khối lượng chỉ 120 g, đồng thời thanh ngang hỗ trợ sử dụng móng dài ổn định. Cổng khí được bố trí chính giữa mặt sau, giúp thuận tiện khi tích hợp vào các cơ cấu có không gian hạn chế.

Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-1TK-F32

Thông số NPC-1TK-F32
Độ chính xác lặp lại 0,03 mm
Số lượng chấu kẹp 3
Hành trình chấu Ø2 mm
Khoảng cách lỗ lắp đặt P.C.D 19
Bu lông lắp phía bên ngoài M3 × 6 vị trí
Bu lông lắp phía bên trong M3 × 6 vị trí
Kích thước lắp phần thân chính Ø14H7 × 1,5 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,2–0,6 MPa
Vật liệu thân chính Fe
Khối lượng thân chính 120 g
Tốc độ quay cho phép 500 vòng/phút trong 1 phút*
Lực kẹp đường kính ngoài 18 N tại 0,1 MPa
Ống cấp khí FT-10
Vị trí cổng khí Chính giữa mặt sau

* Tài liệu kèm theo lưu ý cần liên hệ riêng nếu sử dụng vượt quá quy định về tốc độ quay cho phép.

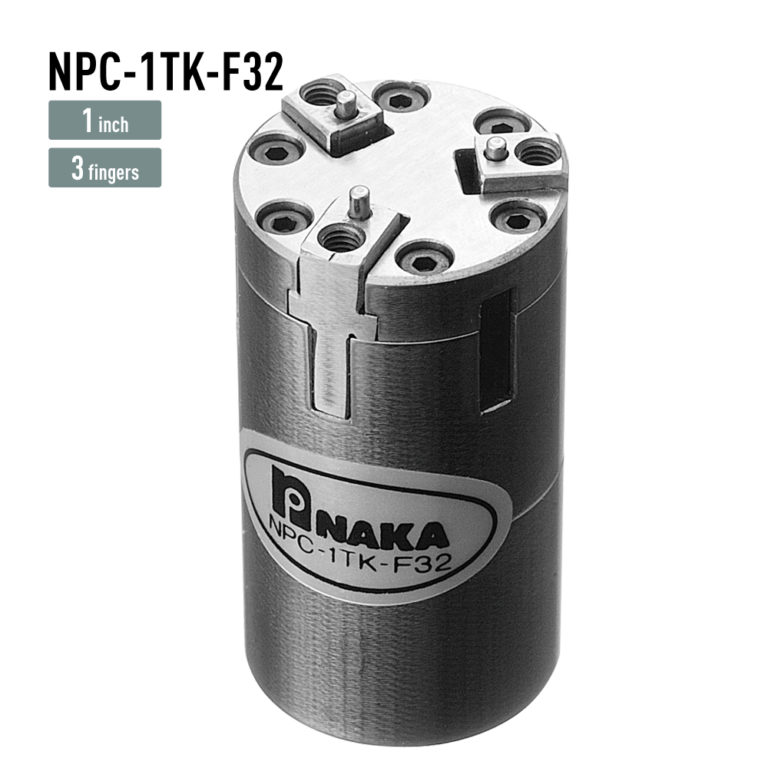

Mâm Kẹp Khí Nén NAKASEIKI NPC-1TK-F32
Mâm Kẹp Khí Nén NAKASEIKI NPC-1TK-F32

Thiết kế siêu nhỏ gọn cho không gian hẹp

Điểm nổi bật của NPC-1TK-F32 là kích thước nhỏ gọn, phù hợp với những thiết bị có không gian lắp đặt hạn chế.

Với khối lượng thân chính chỉ 120 g, model có thể được tích hợp vào các cơ cấu chuyển động mà không tạo thêm tải trọng lớn. Đây là yếu tố cần xem xét khi thiết kế các cơ cấu tự động hóa có yêu cầu kiểm soát khối lượng của bộ phận chuyển động.

Kích thước lắp phần thân chính là Ø14H7 × 1,5 mm, trong khi khoảng cách lỗ lắp đặt là P.C.D 19.

3 chấu kẹp, hành trình Ø2 mm

NPC-1TK-F32 sử dụng 3 chấu kẹp với hành trình Ø2 mm. Cấu hình này phù hợp với các ứng dụng cần cơ cấu kẹp nhỏ gọn cho những chi tiết có kích thước tương ứng với phạm vi chuyển động của chấu.

Độ chính xác lặp lại của model là 0,03 mm. Khi sử dụng trong hệ thống thực tế, độ chính xác tổng thể còn phụ thuộc vào cơ cấu gá lắp, chấu kẹp và phương pháp định vị chi tiết.

Thanh ngang hỗ trợ sử dụng móng dài

Theo tài liệu sản phẩm, thanh ngang giúp sử dụng móng dài một cách ổn định.

Đặc điểm này mở rộng khả năng bố trí cơ cấu kẹp trong những ứng dụng mà điểm tiếp xúc với phôi nằm cách xa thân mâm kẹp. Khi thiết kế, cần tính toán chiều dài móng, khối lượng phôi và vị trí tác động lực để lựa chọn kết cấu phù hợp.

Cổng khí ở chính giữa mặt sau

NPC-1TK-F32 có cổng khí nằm chính giữa mặt sau. Cách bố trí này giúp đường cấp khí được đưa từ phía sau vào mâm kẹp, phù hợp với những cơ cấu cần hạn chế đường ống ở khu vực xung quanh thân sản phẩm.

Model sử dụng khí nén với áp suất vận hành 0,2–0,6 MPa và sử dụng ống cấp khí FT-10 theo tài liệu.

Khả năng xoay

NPC-1TK-F32 thuộc dòng loại xoay, với tốc độ quay cho phép được ghi trong tài liệu là 500 vòng/phút trong 1 phút.

Đây là thông số cần đặc biệt lưu ý khi thiết kế hệ thống. Tài liệu cũng đưa ra lưu ý rằng nếu sử dụng vượt quá quy định về tốc độ quay cho phép, cần liên hệ riêng để được tư vấn.

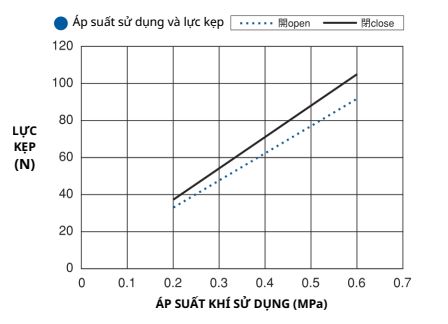

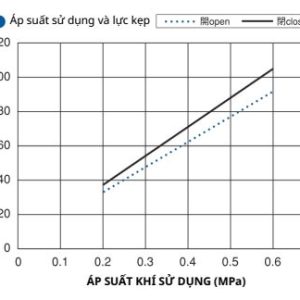

Lực kẹp đường kính ngoài của model đạt 18 N tại áp suất 0,1 MPa. Khi lựa chọn áp suất và tốc độ vận hành, cần xem xét đồng thời lực kẹp yêu cầu và điều kiện chuyển động của phôi.

Thông số lắp đặt

Các thông số quan trọng khi tích hợp NPC-1TK-F32 gồm:

  • P.C.D: 19 mm.
  • Bu lông lắp phía bên ngoài: M3 × 6 vị trí.
  • Bu lông lắp phía bên trong: M3 × 6 vị trí.
  • Kích thước lắp phần thân chính: Ø14H7 × 1,5 mm.
  • Ống cấp khí: FT-10.
  • Cổng khí: chính giữa mặt sau.

Cần đối chiếu các kích thước trên với thiết kế đồ gá và cơ cấu xoay trước khi lắp đặt.

Ứng dụng

NAKASEIKI NPC-1TK-F32 phù hợp để xem xét trong:

  • Cơ cấu xoay và kẹp chi tiết.
  • Robot và thiết bị tự động hóa.
  • Cơ cấu lắp ráp trong không gian hẹp.
  • Thiết bị cần mâm kẹp nhỏ gọn.
  • Cơ cấu cần sử dụng móng dài.
  • Các ứng dụng cần kết hợp thao tác kẹp và xoay.

Khi nào nên chọn NPC-1TK-F32?

NPC-1TK-F32 phù hợp khi hệ thống cần mâm kẹp khí nén loại xoay có kích thước rất nhỏ gọn, 3 chấu, hành trình Ø2 mm và khối lượng thân chính chỉ 120 g.

Model đặc biệt đáng xem xét khi không gian lắp đặt hạn chế, đồng thời cần cổng khí bố trí ở chính giữa mặt sau và khả năng sử dụng móng dài.

Trước khi lựa chọn, cần kiểm tra kích thước chi tiết, hành trình chấu, lực kẹp, tốc độ quay, kích thước lắp đặt và yêu cầu về không gian của cơ cấu.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Liên hệ tư vấn

MECIND cung cấp mâm kẹp khí nén NAKASEIKI NPC-1TK-F32 cho các ứng dụng kẹp, xoay, lắp ráp và tự động hóa.

Liên hệ MECIND với thông tin về kích thước chi tiết, tốc độ quay, yêu cầu lực kẹp và không gian lắp đặt để được tư vấn phương án phù hợp.
