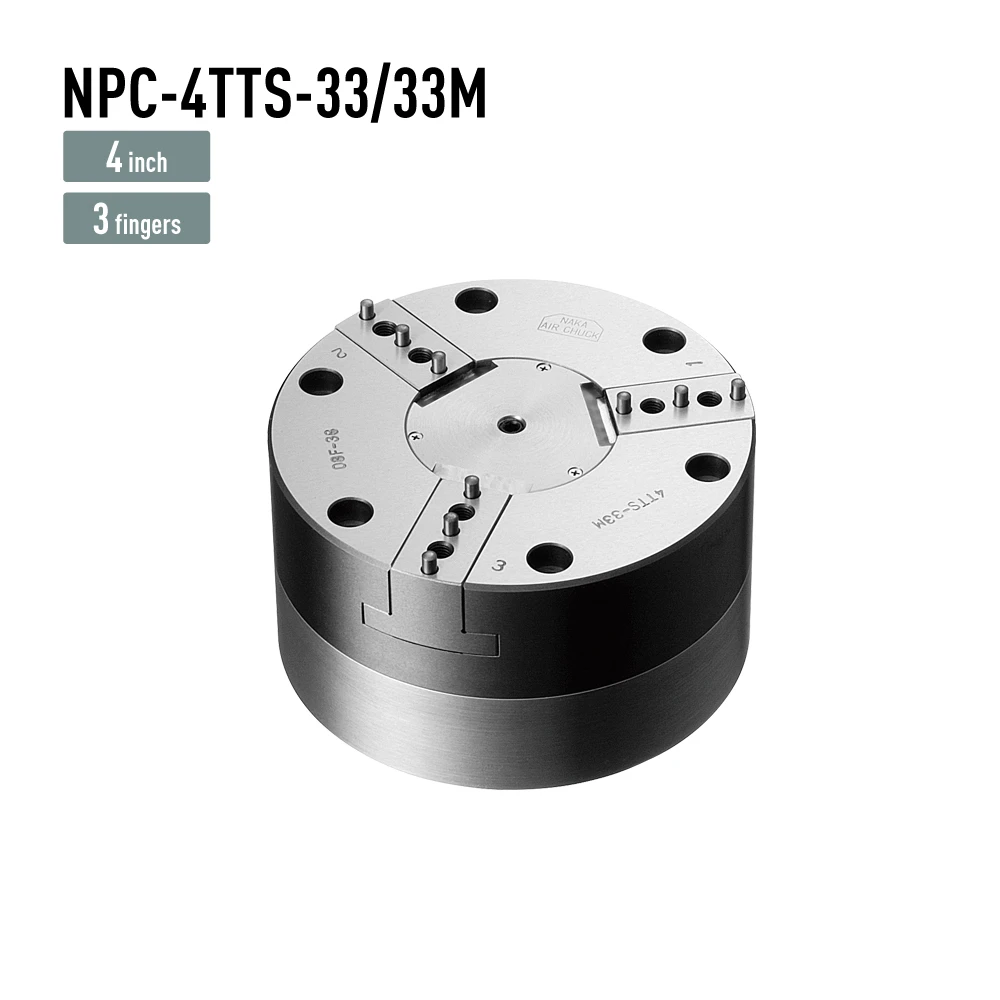

Mâm Kẹp Khí Nén NAKASEIKI NPC-4TTS-33 / NPC-4TTS-33M – Loại Xoay

Mâm kẹp khí nén NAKASEIKI NPC-4TTS-33 và NPC-4TTS-33M thuộc loại xoay, 3 chấu, hành trình Ø3 mm và độ chính xác lặp lại 0,002 mm. Lỗ xuyên tâm Ø6 mm hỗ trợ cấp nước làm mát, xác nhận vị trí đặt phôi và loại bỏ phoi; tốc độ quay cho phép 3.000 vòng/phút.

Chưa rõ cấu hình? Gửi nhu cầu sử dụng để MECIND tư vấn lựa chọn. Hoặc gọi 0365 315 845.

Mâm kẹp khí nén NAKASEIKI NPC-4TTS-33 / NPC-4TTS-33M thuộc loại xoay, sử dụng 3 chấu, hành trình Ø3 mm và độ chính xác lặp lại 0,002 mm. Lỗ xuyên tâm Ø6 mm hỗ trợ cấp nước làm mát, xác nhận vị trí đặt phôi và loại bỏ phoi theo dữ liệu sản phẩm hiện có.

Thông số và cấu hình

Thông số NPC-4TTS-33 NPC-4TTS-33M
Độ chính xác lặp lại 0,002 mm 0,002 mm
Số lượng chấu kẹp 3 3
Hành trình chấu Ø3 mm Ø3 mm
Khoảng cách lỗ lắp đặt P.C.D 89 P.C.D 89
Bu lông lắp phía bên ngoài M5 × 6 vị trí M5 × 6 vị trí
Kích thước lắp phần thân chính Ø82,5h7 × 1,5 mm Ø82,5h7 × 1,5 mm
Lỗ xuyên tâm Ø6 mm Ø6 mm
Áp suất khí vận hành 0,15–0,6 MPa 0,15–0,6 MPa
Vật liệu thân chính Fe Fe
Khối lượng thân chính 2.580 g 2.580 g
Tốc độ quay cho phép 3.000 vòng/phút* 3.000 vòng/phút*

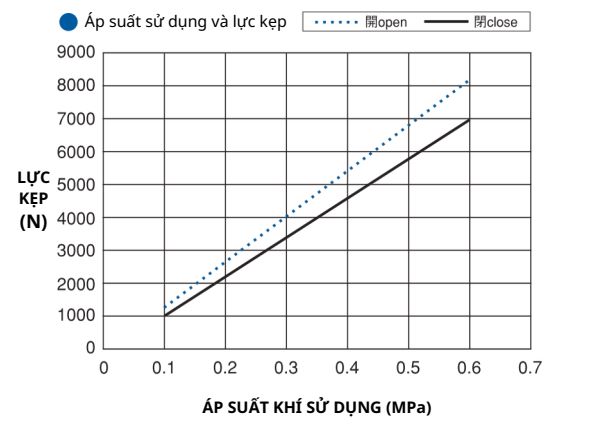

Lực kẹp đường kính ngoài 1.161 N tại 0,1 MPa 1.161 N tại 0,1 MPa

Thông tin hiện có ghi nhận các thông số trên giống nhau giữa hai model; không suy đoán khác biệt nếu chưa có bản vẽ hoặc tài liệu bổ sung.

Lỗ xuyên tâm và tiêu chí lựa chọn

Lỗ xuyên tâm Ø6 mm có thể được sử dụng để cấp nước làm mát, xác nhận vị trí đặt phôi và loại bỏ phoi. Trước khi lựa chọn cần đối chiếu kích thước lắp, tốc độ quay, lực kẹp, đường ống và bản vẽ thiết bị.

Liên kết tham khảo

Tham khảo danh mục mâm kẹp khí nén và NAKASEIKI tại MECIND.

Liên hệ MECIND

MECIND hỗ trợ trao đổi lựa chọn mâm kẹp khí nén NAKASEIKI theo ứng dụng và lắp đặt thực tế.
