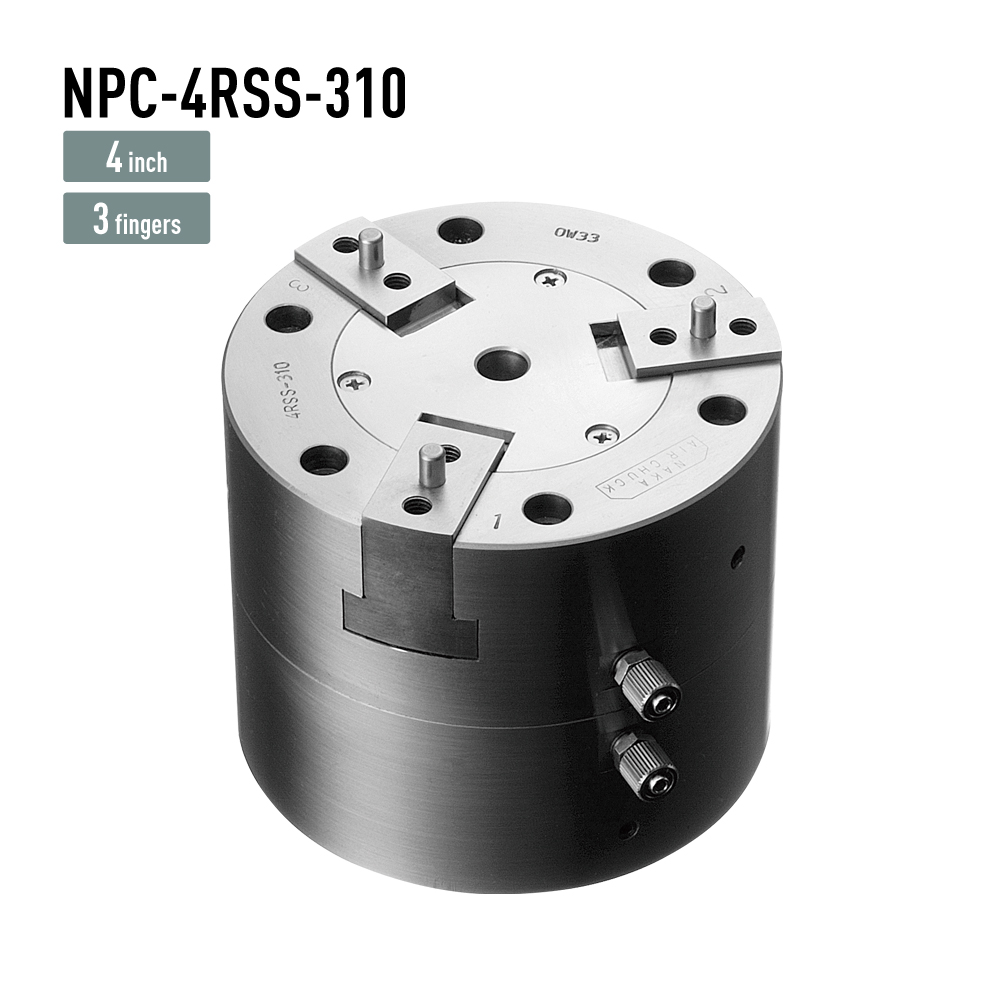

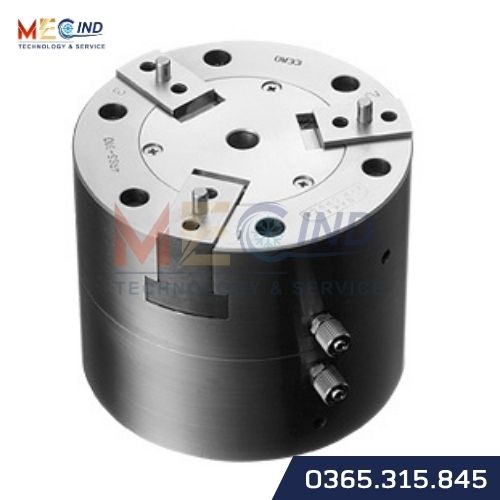

Mâm kẹp khí nén NAKASEIKI NPC-4RSS-310 được thiết kế với hành trình chấu dài Ø10 mm và lỗ xuyên tâm Ø10 mm, mang lại tính linh hoạt khi kẹp các chi tiết có đường kính khác nhau. Lỗ xuyên tâm có thể được tận dụng để xác định vị trí đặt phôi, hỗ trợ làm mát và loại bỏ phoi cắt.
Model sử dụng 3 chấu kẹp, độ chính xác lặp lại 0,005 mm, áp suất khí vận hành 0,15–0,6 MPa và 2 cổng khí bố trí ở mặt bên. Đây là cấu hình phù hợp cho các hệ thống cần kết hợp chức năng kẹp với kiểm tra và xử lý tại khu vực trung tâm.
Thông tin Mâm kẹp khí nén NAKASEIKI NPC-4RSS-310
| Thông số | NAKASEIKI NPC-4RSS-310 |
|---|---|
| Số lượng chấu kẹp | 3 |
| Hành trình chấu | Ø10 mm |
| Độ chính xác lặp lại | 0,005 mm |
| Lỗ xuyên tâm | Ø10 mm |
| Khoảng cách lắp đặt | P.C.D 89 |
| Bu lông lắp phía bên ngoài | M5 × 6 vị trí |
| Kích thước lắp phần thân chính | Ø75H7 × 2,5 mm |
| Môi chất sử dụng | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa |
| Vật liệu thân chính | Fe |
| Khối lượng thân chính | 5.140 g |
| Tốc độ quay cho phép | — |

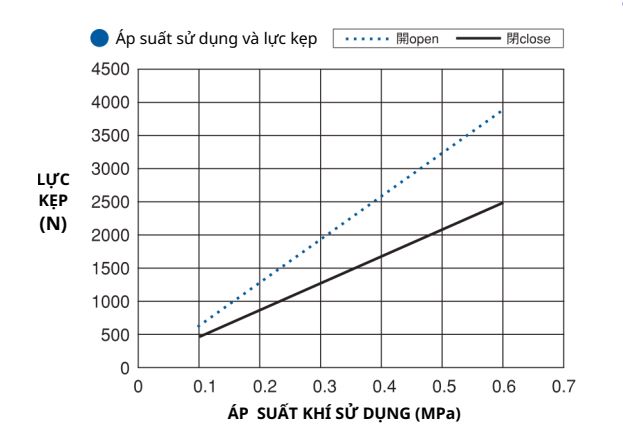

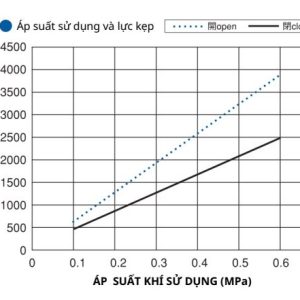

| Lực kẹp đường kính ngoài | 417 N tại áp suất 0,1 MPa |
| Vị trí cổng khí | 2 điểm ở mặt bên |
Đặc điểm nổi bật của NPC-4RSS-310
Hành trình chấu dài Ø10 mm
NPC-4RSS-310 có hành trình chấu Ø10 mm, giúp mâm kẹp có tính linh hoạt cao khi làm việc với các chi tiết có đường kính khác nhau.
Hành trình dài là thông số cần được chú ý khi hệ thống cần đáp ứng nhiều kích thước chi tiết mà vẫn sử dụng cùng một cơ cấu kẹp.
Lỗ xuyên tâm Ø10 mm
Model được thiết kế với lỗ xuyên tâm Ø10 mm. Thông qua lỗ xuyên này, hệ thống có thể thực hiện các chức năng như xác định vị trí đặt phôi, làm mát và loại bỏ phoi cắt.
Lỗ xuyên cũng tạo điều kiện để tích hợp các cơ cấu hoặc cảm biến phù hợp với thiết kế của đồ gá và hệ thống kiểm tra.
Độ chính xác lặp lại 0,005 mm
Mâm kẹp có độ chính xác lặp lại 0,005 mm, tương đương 5 μm. Đây là thông số quan trọng đối với các ứng dụng yêu cầu vị trí kẹp được duy trì ổn định trong nhiều chu kỳ vận hành.
Để đạt độ chính xác tổng thể, cần xem xét đồng thời mâm kẹp, đồ gá, cơ cấu định vị và điều kiện lắp đặt.
Kết nối khí và lắp đặt
NPC-4RSS-310 sử dụng khí nén với áp suất vận hành từ 0,15–0,6 MPa. Hai cổng khí được bố trí ở mặt bên của thân mâm kẹp.
Các thông số cần kiểm tra khi thiết kế lắp đặt gồm P.C.D 89, M5 × 6 vị trí và kích thước lắp phần thân chính Ø75H7 × 2,5 mm.
Ứng dụng
NAKASEIKI NPC-4RSS-310 phù hợp để xem xét trong các ứng dụng:
- Kẹp và định vị chi tiết có nhiều đường kính khác nhau.
- Đồ gá kiểm tra và xác nhận vị trí phôi.
- Hệ thống gia công sử dụng cơ cấu kẹp khí nén.
- Ứng dụng cần làm mát tại khu vực kẹp.
- Hỗ trợ loại bỏ phoi cắt.
- Hệ thống tự động hóa cần kết hợp chức năng kẹp và kiểm tra.
Khi nào nên chọn NPC-4RSS-310?
NPC-4RSS-310 nên được xem xét khi hệ thống yêu cầu hành trình chấu dài Ø10 mm để tăng tính linh hoạt khi kẹp các chi tiết có đường kính khác nhau, đồng thời cần lỗ xuyên tâm Ø10 mm cho các chức năng xác định vị trí phôi, làm mát hoặc loại bỏ phoi.
Trước khi lựa chọn, cần đối chiếu kích thước lắp đặt, áp suất khí, hành trình chấu và yêu cầu lực kẹp với điều kiện thực tế của máy hoặc đồ gá.
Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
