Đồng hồ đo lực FORCE STAR ND-900 là đồng hồ đo lực kỹ thuật số được thiết kế để gắn vào máy dập tay, hỗ trợ đo và kiểm soát lực trong quá trình gia công. Thiết bị kết hợp màn hình LCD trực quan, khả năng hiển thị giá trị lực và biểu đồ theo thời gian thực, giúp người vận hành dễ dàng theo dõi quá trình làm việc.
ND-900 có tốc độ xử lý 25.000 Hz, hỗ trợ nhiều chế độ đánh giá lực và có thể kết nối với các thiết bị bên ngoài thông qua RS232C hoặc đầu ra Analog. Thiết bị phù hợp cho các ứng dụng cần kiểm soát lực và đánh giá kết quả gia công một cách định lượng.
Thông tin đồng hồ đo lực FORCE STAR ND-900
| Thông số | FORCE STAR ND-900 |
|---|---|
| Model | ND-900 |
| Loại thiết bị | Đồng hồ đo lực kỹ thuật số |
| Ứng dụng | Gắn vào máy dập tay để đo và kiểm soát lực |
| Độ phân giải hiển thị tải trọng | 3 kN: 1 N; 10 kN/20 kN: 0,01 kN |
| Độ phân giải hiển thị hành trình | 0,01 mm |
| Độ lặp lại | ±3% trên thang đo toàn phần |
| Cảm biến hành trình | Độ phân giải 0,006 mm |
| Cảm biến hành trình khi dập tay | ±0,01 mm |
| Tốc độ xử lý | 25.000 Hz (chu kỳ/giây) |
| Đánh giá | OK/NG lên tới 5 bộ cài đặt |
| Chế độ tiêu chí | Đỉnh (Peak), Đáy (Bottom), Điểm uốn (Inflection Point), So sánh bền vững (Permanent Comparison) |
| Nguồn điện | DC 24 V, 13 W |
| Kích thước | Rộng 114 × Cao 96 × Sâu 140 mm |
| Trọng lượng | 960 g |
| Đầu I/O chung | Khởi động/dừng đo, đặt lại, OK/NG |
| RS232C | Kết nối bên ngoài với PC, PLC |
| Đầu ra Analog | 10–0 V, 4–20 mA; dành cho đầu ra Force |
Đo và kiểm soát lực trực tiếp trên máy dập tay

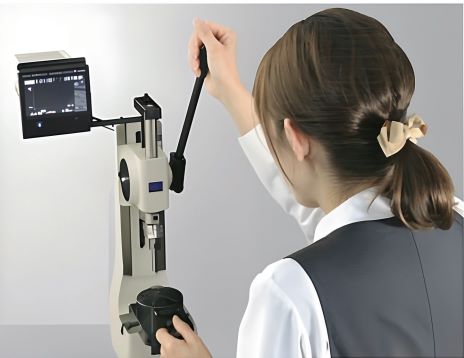

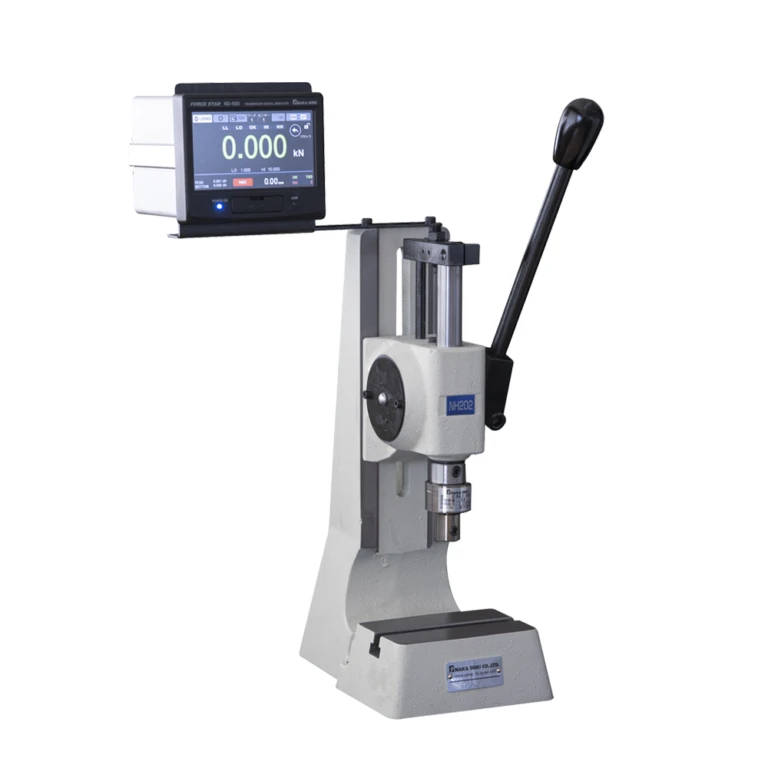

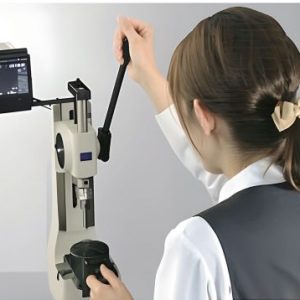

FORCE STAR ND-900 được thiết kế để gắn vào máy dập tay, cho phép đo lực trong quá trình gia công thay vì chỉ dựa vào cảm nhận của người vận hành.
Thiết bị có thể hiển thị giá trị lực trên màn hình và hỗ trợ theo dõi quá trình theo thời gian thực. Đây là cơ sở để người dùng kiểm soát lực tác động trong từng công đoạn và đánh giá kết quả dựa trên các tiêu chí đã thiết lập.
Với các ứng dụng cần kiểm soát lực ổn định, ND-900 có thể đóng vai trò là thiết bị đo và giám sát kết hợp với máy dập tay.
Màn hình LCD hiển thị trực quan

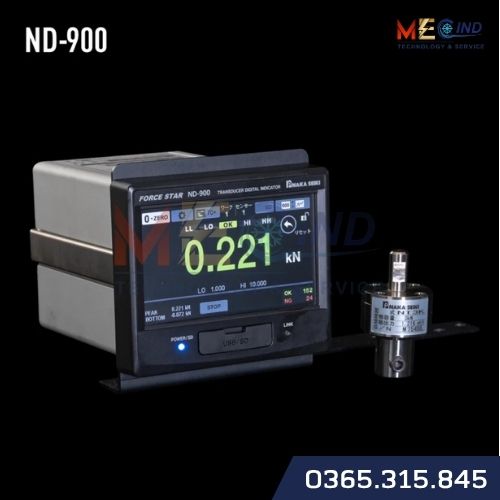

ND-900 sử dụng màn hình LCD để hiển thị giá trị đo và các thông tin liên quan.
Theo hình ảnh tài liệu, màn hình có thể hiển thị trực tiếp giá trị lực xác định, đồng thời có thể chuyển sang chế độ hiển thị biểu đồ.
Việc chuyển đổi giữa giá trị và biểu đồ giúp người vận hành lựa chọn cách theo dõi phù hợp với từng công việc:
- Theo dõi giá trị lực cụ thể.
- Quan sát diễn biến lực theo thời gian.
- Kiểm tra hình dạng đường cong lực.
- Theo dõi điểm lực đặc trưng trong quá trình gia công.
Có thể chuyển đổi giữa giá trị và biểu đồ
Một tính năng nổi bật của ND-900 là khả năng chuyển đổi giữa màn hình hiển thị giá trị và màn hình biểu đồ.
Ở chế độ giá trị, người dùng có thể theo dõi lực được xác định trên màn hình. Ở chế độ biểu đồ, quá trình thay đổi lực được thể hiện trực quan theo hành trình.
Cách hiển thị này đặc biệt hữu ích khi cần phân tích không chỉ mức lực đạt được mà còn diễn biến của lực trong toàn bộ quá trình dập.
Độ phân giải hiển thị lực
Độ phân giải hiển thị tải trọng của ND-900 được thể hiện theo từng thang đo:
- 3 kN: 1 N
- 10 kN/20 kN: 0,01 kN
Việc chia độ phân giải theo thang đo cho phép thiết bị hiển thị lực theo cấu hình tương ứng.
Khi lựa chọn ND-900, cần xác định trước khoảng lực cần đo để lựa chọn thang đo phù hợp với ứng dụng thực tế.
Độ phân giải hành trình 0,01 mm
ND-900 có độ phân giải hiển thị hành trình 0,01 mm.
Ngoài ra, tài liệu ghi nhận:
- Cảm biến hành trình có độ phân giải 0,006 mm.
- Cảm biến hành trình khi dập tay: ±0,01 mm.
Các thông số này cho phép thiết bị theo dõi đồng thời lực và hành trình, từ đó hỗ trợ phân tích mối quan hệ giữa hai đại lượng trong quá trình gia công.
Tốc độ xử lý 25.000 Hz
FORCE STAR ND-900 có tốc độ xử lý 25.000 Hz, tương đương 25.000 chu kỳ/giây theo thông số tài liệu.
Tốc độ xử lý cao giúp thiết bị có khả năng thu thập và xử lý dữ liệu nhanh trong quá trình đo. Điều này đặc biệt có ý nghĩa với các công đoạn mà lực thay đổi nhanh theo hành trình.
Kết hợp tốc độ xử lý với khả năng hiển thị biểu đồ, ND-900 có thể hỗ trợ theo dõi chi tiết hơn diễn biến lực trong quá trình vận hành máy dập tay.
Nhiều chế độ tiêu chí đánh giá lực
ND-900 hỗ trợ nhiều chế độ tiêu chí để đánh giá kết quả đo, bao gồm:
Đỉnh – Peak
Chế độ Peak dùng để xác định giá trị lực đỉnh trong quá trình đo.
Đây là tiêu chí phù hợp khi người dùng cần theo dõi mức lực cao nhất đạt được trong một chu kỳ gia công.
Đáy – Bottom
Chế độ Bottom cho phép đánh giá giá trị lực ở vùng đáy theo tiêu chí được thiết lập.
Điểm uốn – Inflection Point
Chế độ Inflection Point hỗ trợ xác định điểm uốn trên đường cong lực.
Thông tin này có thể được sử dụng khi hình dạng đường cong lực là một phần quan trọng trong tiêu chí đánh giá sản phẩm.
So sánh bền vững – Permanent Comparison
ND-900 cũng hỗ trợ chế độ Permanent Comparison, được tài liệu gọi là so sánh bền vững.
Việc có nhiều chế độ đánh giá giúp thiết bị có thể đáp ứng những yêu cầu đo khác nhau thay vì chỉ kiểm tra một giá trị lực duy nhất.
Đánh giá OK/NG với tối đa 5 bộ cài đặt
ND-900 hỗ trợ chức năng đánh giá OK/NG lên tới 5 bộ cài đặt.
Điều này cho phép thiết lập các tiêu chí đánh giá để xác định kết quả đo có nằm trong phạm vi yêu cầu hay không.
Đầu I/O chung của thiết bị cũng hỗ trợ:
- Khởi động/dừng đo.
- Đặt lại.
- OK/NG.
Với các ứng dụng kiểm soát chất lượng, chức năng OK/NG giúp chuyển kết quả đo thành thông tin đánh giá trực tiếp trong quá trình vận hành.
Đường cong chấn theo thời gian thực
ND-900 hỗ trợ hiển thị đường cong chấn theo thời gian thực, giúp theo dõi diễn biến của quá trình vận hành.
Thay vì chỉ nhìn vào một giá trị lực cuối cùng, người dùng có thể quan sát đường cong để nhận biết sự thay đổi của lực trong suốt quá trình.
Khi kết hợp với thông tin hành trình, dữ liệu đường cong có thể hỗ trợ phân tích quá trình gia công chi tiết hơn.
Kết nối PC và PLC qua RS232C
ND-900 được trang bị RS232C để kết nối bên ngoài với PC hoặc PLC.
Khả năng kết nối này giúp thiết bị có thể được tích hợp vào hệ thống thu thập dữ liệu hoặc hệ thống điều khiển bên ngoài, tùy theo cấu hình ứng dụng.
Ngoài RS232C, thiết bị còn có đầu I/O chung phục vụ các tín hiệu như khởi động/dừng đo, đặt lại và OK/NG.
Đầu ra Analog 10–0 V và 4–20 mA
ND-900 có đầu ra Analog dành cho đầu ra Force, hỗ trợ:
- 10–0 V
- 4–20 mA
Các chuẩn tín hiệu này có thể được sử dụng để đưa thông tin lực đến thiết bị bên ngoài tương thích.
Khi tích hợp vào hệ thống tự động hóa, cần kiểm tra cấu hình đầu vào của thiết bị nhận tín hiệu để đảm bảo tương thích với đầu ra Analog của ND-900.
Lưu trữ dữ liệu biểu đồ CSV
Tài liệu giới thiệu ND-900 có khả năng lưu trữ dữ liệu biểu đồ CSV, đồng thời hỗ trợ thẻ SD để lưu trữ và quản lý dữ liệu.
Đây là tính năng hữu ích khi cần lưu lại dữ liệu đo để phục vụ quá trình kiểm tra hoặc phân tích sau khi gia công.
Dữ liệu biểu đồ có thể giúp doanh nghiệp xây dựng cơ sở dữ liệu về quá trình đo thay vì chỉ dựa vào kết quả quan sát trực tiếp tại máy.
Hỗ trợ nhiều chế độ đo và đa ngôn ngữ
ND-900 hỗ trợ nhiều chế độ đo, đáp ứng các nhu cầu đo lường khác nhau.
Tài liệu cũng cho biết thiết bị tích hợp các ngôn ngữ:
- Tiếng Nhật.
- Tiếng Anh.
- Tiếng Trung.
- Tiếng Hàn.
Khả năng lựa chọn ngôn ngữ giúp thiết bị thuận tiện hơn khi sử dụng trong môi trường có người vận hành quốc tế.
Kích thước nhỏ gọn, trọng lượng 960 g
FORCE STAR ND-900 có kích thước:
Rộng 114 × Cao 96 × Sâu 140 mm
Trọng lượng thiết bị là 960 g.
Kích thước tương đối nhỏ giúp ND-900 thuận tiện bố trí trong hệ thống đo lực gắn với máy dập tay. Khi thiết kế vị trí lắp đặt, cần đồng thời kiểm tra không gian thao tác, vị trí kết nối và các đầu I/O phía sau thiết bị.
Nguồn điện DC 24 V, 13 W
ND-900 sử dụng nguồn:
DC 24 V, 13 W
Đây là thông số cần kiểm tra khi tích hợp thiết bị vào tủ điện hoặc hệ thống điều khiển của máy.
Nguồn cấp phải đáp ứng đúng yêu cầu kỹ thuật của thiết bị trước khi vận hành.
Ứng dụng của đồng hồ đo lực FORCE STAR ND-900
FORCE STAR ND-900 có thể được xem xét cho các ứng dụng:
- Đo lực trên máy dập tay.
- Kiểm soát lực trong quá trình ép và dập.
- Theo dõi lực theo hành trình.
- Đánh giá lực đỉnh và đáy.
- Phân tích điểm uốn trên đường cong lực.
- Đánh giá OK/NG.
- Thu thập và lưu trữ dữ liệu đo.
- Kết nối PC hoặc PLC.
- Đưa tín hiệu lực qua Analog 10–0 V hoặc 4–20 mA.
Khả năng ứng dụng thực tế phụ thuộc vào loại cảm biến, cấu hình máy dập và hệ thống kết nối được sử dụng.
Khi nào nên chọn FORCE STAR ND-900?
ND-900 phù hợp để xem xét khi doanh nghiệp cần:
- Đồng hồ đo lực kỹ thuật số gắn trên máy dập tay.
- Theo dõi lực trong quá trình gia công.
- Hiển thị đồng thời giá trị và biểu đồ lực.
- Độ phân giải hành trình hiển thị 0,01 mm.
- Tốc độ xử lý 25.000 Hz.
- Đánh giá lực theo Peak, Bottom, Inflection Point hoặc Permanent Comparison.
- Đánh giá OK/NG với tối đa 5 bộ cài đặt.
- Lưu trữ dữ liệu biểu đồ dưới dạng CSV qua thẻ SD.
- Kết nối PC/PLC qua RS232C.
- Sử dụng tín hiệu Analog 10–0 V hoặc 4–20 mA cho đầu ra Force.
Nếu hệ thống của doanh nghiệp cần kiểm soát lực thay vì chỉ vận hành máy dập theo thao tác thủ công, ND-900 có thể được xem xét như một thiết bị đo và giám sát lực chuyên dụng.
Liên hệ tư vấn FORCE STAR ND-900
Nếu doanh nghiệp đang tìm đồng hồ đo lực kỹ thuật số FORCE STAR ND-900 để tích hợp với máy dập tay, nên cung cấp các thông tin về máy và yêu cầu đo để xác định cấu hình phù hợp.
Các thông tin nên chuẩn bị gồm:
- Model máy dập tay.
- Khoảng lực cần đo.
- Hành trình cần theo dõi.
- Loại cảm biến lực.
- Có cần cảm biến hành trình hay không.
- Nhu cầu kết nối PC/PLC.
- Nhu cầu sử dụng Analog 10–0 V hoặc 4–20 mA.
- Yêu cầu lưu trữ và phân tích dữ liệu.
