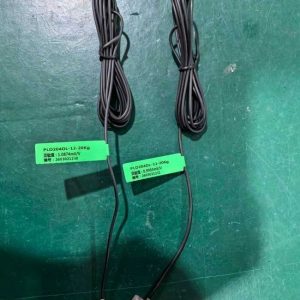

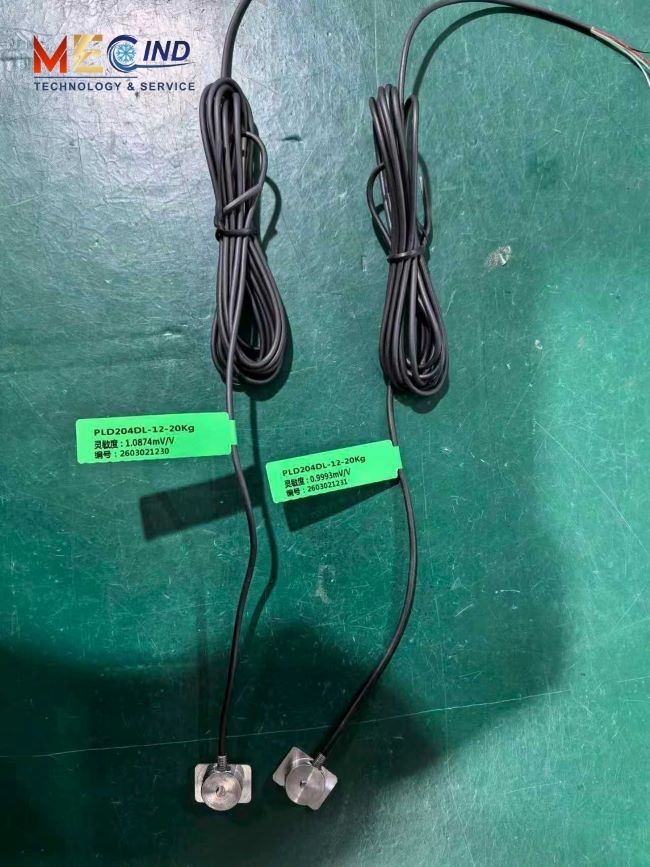

Cảm biến lực PLD204DL-12 là thiết bị dùng để đo lực tác động theo phương nén, được thiết kế với kích thước nhỏ gọn, độ ổn định cao và khả năng đáp ứng nhanh. Cảm biến sử dụng màng phẳng bằng thép không gỉ để cảm nhận lực, kết hợp kết cấu thân và màng cảm biến tích hợp, phù hợp với các hệ thống đo lường và điều khiển lực trong công nghiệp.
PLD204DL-12 có nhiều lựa chọn dải đo từ 3 kg đến 100 kg, tín hiệu đầu ra dạng mV, điện áp kích thích 5–12 V và cấp bảo vệ IP65. Thiết kế nhỏ giúp cảm biến dễ dàng tích hợp vào máy tự động hóa, robot, đồ gá và các thiết bị phi tiêu chuẩn có yêu cầu kiểm soát lực.
Cảm biến lực PLD204DL-12 là gì?
Cảm biến lực là thiết bị chuyển đổi lực cơ học tác động lên cảm biến thành tín hiệu điện để hệ thống đo lường hoặc điều khiển có thể tiếp nhận và xử lý. Với PLD204DL-12, lực được tác động trực tiếp vào vị trí chịu lực trên thân cảm biến theo phương trục.
Điểm chịu lực của cảm biến có đường kính Ø2,5 mm. Khi lắp đặt, lực cần tác động đúng vào vị trí này và theo phương nén để đảm bảo cảm biến hoạt động đúng với thiết kế.
PLD204DL-12 sử dụng vật liệu 17-4PH, có kích thước nhỏ gọn và cáp kết nối Ø2 × 2000 mm. Thiết bị phù hợp với những cơ cấu máy có không gian lắp đặt hạn chế nhưng vẫn cần giám sát lực trong quá trình vận hành.
Thông số kỹ thuật của cảm biến lực PLD204DL-12
| Thông số | Chi tiết |
| Model | PLD204DL-12 |
| Dải đo | 3 / 5 / 10 / 20 / 50 / 100 kg |
| Tín hiệu đầu ra | mV |
| Điện áp kích thích | 5–12 V |
| Điện áp kích thích tối đa | 12 V |
| Độ phi tuyến | ±0,5% F.S |
| Độ trễ | ±0,5% F.S |
| Độ lặp lại | ±0,5% F.S |
| Độ trôi trong 30 phút | ±0,5% F.S |
| Ảnh hưởng nhiệt độ đến độ nhạy | 0,3% F.S./10°C |
| Ảnh hưởng nhiệt độ đến điểm 0 | 0,3% F.S./10°C |
| Điện trở cách điện | ≥5000 MΩ/100 VDC |
| Nhiệt độ làm việc | -20 đến 80°C |
| Quá tải an toàn | 150% F.S |
| Quá tải giới hạn | 200% F.S |
| Vật liệu | 17-4PH |
| Cấp bảo vệ | IP65 |
| Kích thước cáp | Ø2 × 2000 mm |
| Kiểu tác động | Nén theo phương trục |
| Vị trí chịu lực | Điểm lồi Ø2,5 mm |
Cảm biến lực PLD204DL-12 có thể lựa chọn theo nhiều mức tải khác nhau gồm 3 kg, 5 kg, 10 kg, 20 kg, 50 kg và 100 kg. Việc lựa chọn đúng dải đo giúp cảm biến phù hợp hơn với lực thực tế của từng máy và cơ cấu sử dụng.
Công dụng của cảm biến lực PLD204DL-12
Cảm biến lực PLD204DL-12 được sử dụng để phát hiện, đo và giám sát lực nén trong các thiết bị và hệ thống tự động hóa. Tín hiệu đầu ra dạng mV có thể được đưa vào thiết bị đo hoặc hệ thống xử lý tín hiệu phù hợp để theo dõi lực tác động trong quá trình vận hành.
Một số công dụng tiêu biểu của cảm biến gồm:
-
Đo lực nén trong cơ cấu máy.
-
Kiểm tra lực tác động của các bộ phận ép.
-
Giám sát lực trong đồ gá và jig.
-
Phát hiện lực tiếp xúc trong thiết bị tự động.
-
Thu thập tín hiệu lực phục vụ hệ thống điều khiển.
-
Kiểm tra và kiểm soát lực trong dây chuyền sản xuất.
-
Tích hợp vào các cơ cấu robot cần giám sát lực.
Đối với các máy tự động hóa, việc kiểm soát lực giúp hạn chế tình trạng lực tác động quá lớn hoặc không đạt yêu cầu, từ đó hỗ trợ quá trình kiểm tra và vận hành ổn định hơn.
Đặc điểm nổi bật của cảm biến lực PLD204DL-12
Thiết kế nhỏ gọn
PLD204DL-12 có kích thước thân khoảng 17 × 12 mm, phần chịu lực Ø2,5 mm và cáp đường kính Ø2 mm. Kích thước này giúp cảm biến phù hợp với các cơ cấu máy nhỏ hoặc những vị trí có không gian lắp đặt hạn chế.
Đo lực theo phương nén

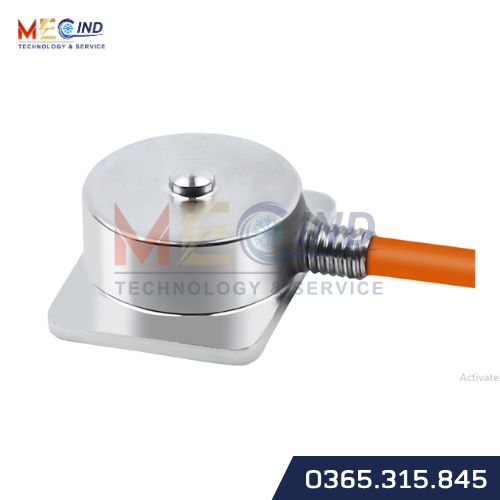

Cảm biến được thiết kế để chịu lực theo phương trục. Lực tác động tập trung tại điểm lồi Ø2,5 mm trên bề mặt cảm biến. Cách thiết kế này phù hợp với các cơ cấu ép hoặc những vị trí cần xác định lực tác động theo một hướng cụ thể.
Nhiều lựa chọn dải đo
Với các mức tải 3/5/10/20/50/100 kg, PLD204DL-12 có thể được lựa chọn cho nhiều yêu cầu đo lực khác nhau. Đây cũng là ưu điểm khi một hệ thống sản xuất sử dụng nhiều loại máy có mức lực tác động không giống nhau.
Tín hiệu đầu ra mV
PLD204DL-12 sử dụng tín hiệu đầu ra dạng mV, thích hợp để kết nối với các thiết bị đo và mạch xử lý tín hiệu tương ứng. Điện áp kích thích của cảm biến nằm trong khoảng 5–12 V, với mức tối đa 12 V.
Khả năng chịu quá tải
Cảm biến có khả năng quá tải an toàn 150% F.S và quá tải giới hạn 200% F.S. Thông số này giúp cảm biến có khả năng chịu được những mức lực vượt quá toàn thang đo trong giới hạn thiết kế.
Hoạt động trong môi trường công nghiệp
PLD204DL-12 có dải nhiệt độ làm việc từ -20 đến 80°C và cấp bảo vệ IP65. Vật liệu 17-4PH cùng thiết kế tích hợp giúp cảm biến phù hợp với nhiều ứng dụng đo lực trong môi trường công nghiệp.
Ứng dụng thực tế của cảm biến lực PLD204DL-12
Cảm biến lực PLD204DL-12 được sử dụng trong nhiều hệ thống tự động hóa, đặc biệt là những thiết bị cần kiểm soát lực nén hoặc lực tác động.
Máy tự động hóa
Cảm biến lực PLD204DL-12 có thể được lắp tại vị trí ép, giữ hoặc tiếp xúc của máy để theo dõi lực tác động trong quá trình sản xuất.
Robot công nghiệp
Kích thước nhỏ gọn giúp PLD204DL-12 phù hợp với các cơ cấu robot và thiết bị tự động cần phát hiện lực trong quá trình thao tác.
Thiết bị phi tiêu chuẩn
Đối với các máy được thiết kế riêng theo yêu cầu sản xuất, PLD204DL-12 có thể được tích hợp vào cơ cấu đo và kiểm soát lực nhờ kích thước nhỏ và nhiều lựa chọn dải đo.
Hệ thống đo và điều khiển lực
Tín hiệu mV từ cảm biến có thể được đưa vào hệ thống xử lý tín hiệu phù hợp, phục vụ việc giám sát, đo lường và điều khiển lực trong các dây chuyền tự động.
