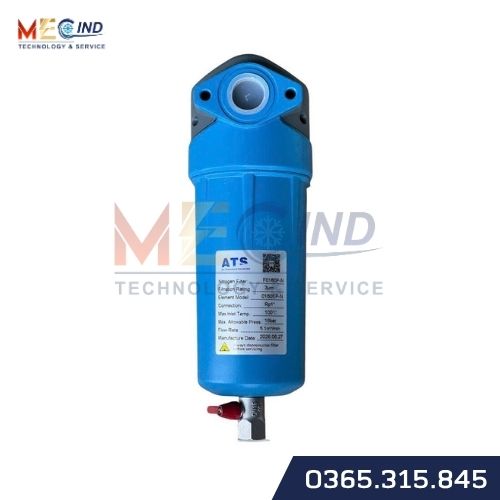

Bộ lọc chính xác khí nitơ ATS F0180P-N là thiết bị lọc chuyên dụng cho hệ thống khí nitơ, có nhiệm vụ loại bỏ các hạt tạp chất trong dòng khí trước khi đưa vào đường ống và thiết bị sử dụng. Sản phẩm thuộc dòng Nitrogen Filter của ATS – Air Treatment Solutions, sử dụng phần tử lọc 0180EP-N với cấp lọc 3 µm, kết hợp thiết kế thân lọc chắc chắn và cấu tạo phần tử lọc dạng xếp lớp.
ATS F0180P-N có kết nối Rp1″, lưu lượng lên đến 5,1 m³/min, áp suất làm việc cho phép tối đa 16 bar và nhiệt độ khí đầu vào tối đa 100°C. Thiết bị phù hợp với các hệ thống cần kiểm soát độ sạch của khí nitơ, đặc biệt khi khí được sử dụng cho các thiết bị, dây chuyền hoặc công đoạn yêu cầu nguồn khí sạch và ổn định.
Bộ lọc được xử lý làm sạch dầu và tạp chất trong quá trình hoàn thiện, cho phép lắp đặt trực tiếp vào đường ống để đưa vào sử dụng. Thiết kế cũng chú trọng đến khả năng làm kín, diện tích dòng khí và sự thuận tiện khi thay thế phần tử lọc.
Thông số kỹ thuật của bộ lọc chính xác khí nitơ ATS F0180P-N
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Bộ lọc chính xác khí nitơ ATS F0180P-N |
| Hãng | ATS – Air Treatment Solutions |
| Model | F0180P-N |
| Loại bộ lọc | Nitrogen Filter |
| Cấp lọc | 3 µm |
| Model phần tử lọc | 0180EP-N |
| Kết nối | Rp1″ |
| Nhiệt độ khí đầu vào tối đa | 100°C |
| Áp suất cho phép tối đa | 16 bar |
| Lưu lượng | 5,1 m³/min |
Với cấp lọc 3 µm, ATS F0180P-N được thiết kế để lọc các hạt tạp chất có kích thước phù hợp trong dòng khí nitơ, giúp hạn chế bụi và các chất bẩn đi tiếp vào hệ thống phía sau.
Kết nối Rp1″ giúp bộ lọc có thể tích hợp vào hệ thống đường ống có kích thước kết nối tương ứng. Lưu lượng 5,1 m³/min đáp ứng nhu cầu xử lý khí trong nhiều hệ thống khí nitơ công nghiệp.
Công dụng của bộ lọc chính xác khí nitơ ATS F0180P-N
Bộ lọc chính xác khí nitơ ATS F0180P-N được sử dụng để làm sạch dòng khí nitơ trước khi khí đi đến các thiết bị hoặc công đoạn sử dụng. Việc lọc tạp chất giúp hạn chế bụi và các hạt bẩn trong đường ống, góp phần bảo vệ thiết bị phía sau và duy trì chất lượng nguồn khí.
Một số công dụng chính của sản phẩm gồm:
- Lọc tạp chất trong đường khí nitơ.
- Giảm lượng bụi và hạt bẩn đi vào thiết bị sử dụng khí.
- Bảo vệ các thiết bị và linh kiện phía sau bộ lọc.
- Hỗ trợ duy trì độ sạch của dòng khí nitơ.
- Lắp đặt trên đường ống khí nitơ trước thiết bị sử dụng.
- Sử dụng trong các hệ thống cần nguồn khí nitơ sạch và ổn định.
Trong hệ thống khí công nghiệp, chất lượng khí đầu vào có thể ảnh hưởng trực tiếp đến độ ổn định của thiết bị và quá trình sản xuất. Việc bố trí bộ lọc phù hợp trên đường ống giúp hạn chế tạp chất xâm nhập vào các thiết bị ở phía sau.
Đặc điểm nổi bật của bộ lọc chính xác khí nitơ ATS F0180P-N
Cấp lọc 3 µm
Bộ lọc chính xác khi nitơ ATS F0180P-N sử dụng phần tử lọc 0180EP-N với cấp lọc 3 µm, phù hợp cho nhu cầu lọc các hạt tạp chất trong dòng khí nitơ. Phần tử lọc được thiết kế theo dạng xếp lớp nhằm tăng khả năng chứa tạp chất và hỗ trợ duy trì dòng khí ổn định.
Phần tử lọc dạng xếp lớp
Cấu tạo phần tử lọc dạng pleated giúp tăng diện tích bề mặt lọc trong một không gian nhất định. Thiết kế này góp phần tạo khả năng chứa tạp chất lớn hơn đồng thời giảm chênh lệch áp suất trong quá trình khí đi qua bộ lọc.
Đây là một đặc điểm quan trọng đối với các hệ thống khí cần duy trì lưu lượng ổn định trong thời gian vận hành.
Lưới inox thiết kế dạng mắt cáo
Bộ lọc sử dụng kết cấu lưới inox bên trong và bên ngoài với thiết kế dạng mắt cáo. Cấu trúc này tạo diện tích thông dòng lớn, hỗ trợ dòng khí đi qua thuận lợi và hạn chế trở lực không cần thiết.
Thiết kế lưới cũng góp phần nâng cao độ chắc chắn cho phần tử lọc trong quá trình vận hành.
Làm kín bằng O-ring
Bộ lọc chính xác khi nitơ ATS F0180P-N sử dụng O-ring tại các vị trí làm kín. Thiết kế này giúp tăng khả năng kín và độ chắc chắn của bộ lọc khi được lắp đặt trên đường ống khí.
Đối với hệ thống khí nitơ, khả năng làm kín tốt có ý nghĩa quan trọng trong việc hạn chế rò rỉ tại các vị trí kết nối và thân bộ lọc.
Thuận tiện khi thay thế phần tử lọc
Phần tử lọc được thiết kế với cơ cấu chốt dạng bayonet kết hợp thanh kéo, giúp việc tháo và thay thế phần tử lọc thuận tiện hơn trong quá trình bảo dưỡng.
Khi phần tử lọc tích tụ nhiều tạp chất sau thời gian sử dụng, người vận hành có thể thực hiện bảo dưỡng và thay thế theo quy trình của hệ thống mà không cần thay toàn bộ thân bộ lọc.
Làm việc ở áp suất và nhiệt độ cao
Bộ lọc chính xác khi nitơ ATS F0180P-N có áp suất cho phép tối đa 16 bar và nhiệt độ khí đầu vào tối đa 100°C, phù hợp với nhiều hệ thống khí nitơ công nghiệp có điều kiện vận hành tương đối khắc nghiệt.
Khi lựa chọn và lắp đặt, cần đảm bảo áp suất và nhiệt độ thực tế của hệ thống không vượt quá giới hạn cho phép của bộ lọc.
Ứng dụng thực tế
Bộ lọc chính xác khí nitơ ATS F0180P-N có thể được bố trí trên đường ống cấp khí nitơ, tại vị trí trước các thiết bị cần sử dụng nguồn khí sạch.
Một số nhóm ứng dụng tiêu biểu:
Hệ thống cấp khí nitơ
Bộ lọc chính xác khi nitơ ATS F0180P-N được lắp trên đường ống để loại bỏ các hạt tạp chất trong dòng nitơ trước khi khí được phân phối đến các điểm sử dụng.
Thiết bị sử dụng khí nitơ
ATS F0180P-N có thể được sử dụng làm bộ lọc bảo vệ cho các thiết bị sử dụng khí nitơ, hạn chế tạp chất đi trực tiếp vào thiết bị.
Dây chuyền sản xuất công nghiệp
Trong các dây chuyền có sử dụng nitơ, bộ lọc có thể được bố trí tại các vị trí cần kiểm soát độ sạch của khí nhằm hỗ trợ quá trình vận hành ổn định.
Hệ thống khí cho thiết bị tự động
Khí nitơ sạch có thể được sử dụng trong nhiều cơ cấu và thiết bị tự động. Việc lọc khí trước khi cấp vào thiết bị giúp giảm nguy cơ tạp chất ảnh hưởng đến các bộ phận phía sau.
Lựa chọn và lắp đặt ATS F0180P-N
Khi lựa chọn Bộ lọc chính xác khí nitơ ATS F0180P-N, cần kiểm tra các thông số chính của hệ thống như lưu lượng, áp suất, nhiệt độ khí, kích thước đường ống và yêu cầu về cấp lọc.
Bộ lọc khí chính xác khi nitơ ATS F0180P-N có kết nối Rp1″, lưu lượng 5,1 m³/min, cấp lọc 3 µm, áp suất cho phép tối đa 16 bar và nhiệt độ khí đầu vào tối đa 100°C.
Việc lựa chọn đúng bộ lọc và phần tử lọc giúp hệ thống đạt hiệu quả lọc phù hợp, đồng thời tránh tình trạng lưu lượng không đáp ứng hoặc chênh lệch áp suất tăng cao trong quá trình vận hành.
